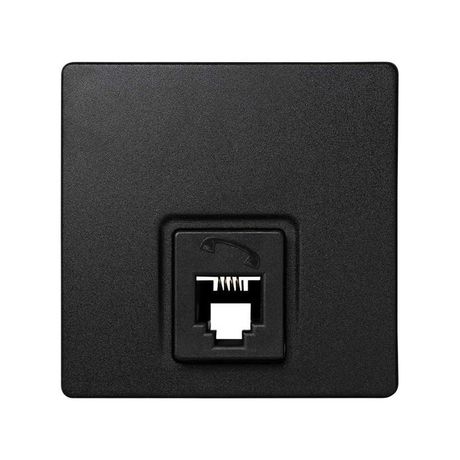

Розетка телефонная ОП Simon73 Loft RJ11 графит Simon 73480-62

Розетка телефонная RJ11, 4 контакта, графит от Simon - компактное устройство для подключения телефонной аппаратуры и низковольтных информационных систем в открытой проводке. Артикул 73480-62 соответствует серии Рамочная и предназначена для установки в условиях умеренного климата.

Назначение и область применения

Розетка телефонная RJ11, 4 контакта, графит используется для подключения телефонных аппаратов, факсов, модемов и других устройств, работающих через интерфейс RJ11/RJ12. Подходит для внутренней установки в офисах, жилых помещениях, на производстве там, где требуется надёжное соединение по аналоговой линии связи. Устройство не предназначено для передачи электроэнергии - работает исключительно с сигналами низкого напряжения до 12 В.

Технические характеристики

• Количество постов: 1
• Тип разъема: RJ12 с использованием 4 из 6 контактов (совместима с RJ11)
• Номинальный ток: 1 А
• Номинальное напряжение: 12 В
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли
• Тип изделия: Накладка для ЭУИ - монтируется поверх стены, без штробления
• Цвет: Серый (графит)
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и влажности до 98%
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка телефонная RJ11, 4 контакта, графит совместима с кабелями типа UTP Cat.5e (по категории указанной в спецификации) и другими проводами с разъёмом RJ11. Крепление осуществляется зажимным механизмом - достаточно приложить устройство к стене и закрутить два винта. Монтаж открытый: не требует углубления в стену, подходит для деревянных, гипсокартонных и оштукатуренных поверхностей. Разъём RJ12 6(4) позволяет использовать как 4-, так и 6-контактные шнуры - контакты 2 и 3 используются для сигнала телефона.

Безопасность и стандарты

Устройство соответствует требованиям ТУ 3464-001-77313241-08. Работает при безопасном напряжении 12 В - не представляет опасности поражения током. IP20 обеспечивает базовую защиту от случайного прикосновения, но не допускает использование во влажных помещениях (ванная, кухня, бассейн) или на улице.

Преимущества

• Минимальная глубина установки благодаря накладному типу - удобно при ремонте без перестройки стен
• Графитовый цвет маскирует следы загрязнений и хорошо сочетается с современной отделкой
• Поддержка стандарта RJ12 6(4) обеспечивает универсальную совместимость с большинством телефонных устройств
• Климатическое исполнение УХЛ3 делает её пригодной для использования в неотапливаемых помещениях (чердаки, подвалы, ангары)

Ограничения применения

• Не предназначен для работы при напряжении выше 12 В - нельзя подключать устройства с питанием 220 В
• IP20 не защищает от влаги - запрещён монтаж в сырых местах
• Не подходит для высокоскоростных сетей Ethernet - только для аналоговой телефонии и низкоскоростных данных
• Категория 5E указывает на возможность передачи сигналов до 100 МГц, но сама розетка не является коммуникационным оборудованием - не усиливает сигнал

Примеры использования

• Подключение стационарного телефона в офисе
• Присоединение модема к линии ADSL
• Связь между домашними терминалами системы видеозвонка
• Аппараты охранной сигнализации с голосовым оповещением

Практические советы

• Перед монтажом проверьте, что кабель имеет разъём RJ11 - он меньше, чем RJ45, и содержит 4 или 6 контактов
• При подключении используйте только пары 2–3 (центральные контакты); остальные не задействованы в телефонии
• Убедитесь, что посадочный диаметр кабеля не превышает 6 мм - иначе зажим не сможет плотно зафиксировать провод
• Для долговечности не затягивайте винты слишком сильно - можно повредить пластиковые контактные площадки
• Если нужна защита от пыли/влаги - выбирайте модели с IP44 или выше; эта розетка - только для сухих помещений
