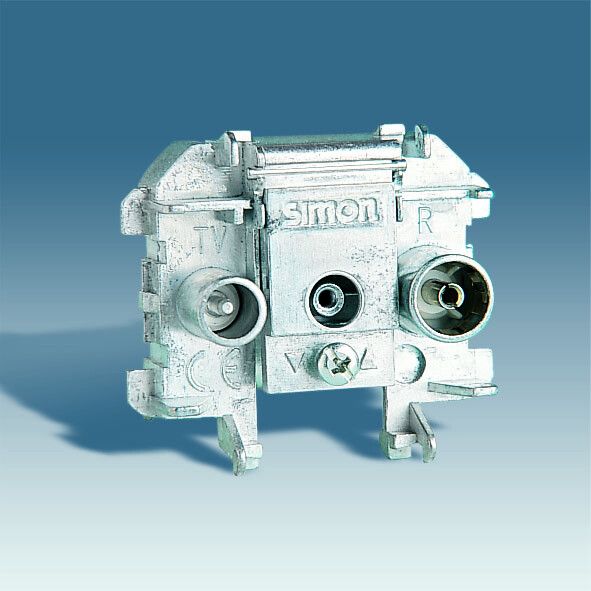

Механизм розетки R-TV-SAT Simon73 Loft одиночная Simon 73486-69

Розетка телевизионная одиночная R-TV-SAT, механизм Simon 73, Simon 73 Loft - это информационная розетка для подключения телевизионного и спутникового оборудования, рассчитанная на работу с высокочастотными сигналами. Устройство совмещает надежную передачу сигнала с простой установкой в открытую проводку, что делает его удобным решением для жилых и офисных помещений.

Назначение и область применения

Розетка телевизионная одиночная R-TV-SAT, mechanism Simon 73 предназначена для подключения антенн, спутниковых приемников, модемов и других устройств, работающих в диапазоне частот 860–2400 МГц. Подходит для монтажа в квартирах, домах, гостиницах, офисах - там, где требуется организовать точку доступа к ТВ-сигналу без лишней сложности. Используется исключительно для передачи радиочастотного сигнала, не предназначен для питания электроники.

Технические характеристики

• Тип: Одиночная розетка, один пост
• Частотный диапазон: 860–2400 МГц - обеспечивает поддержку современных цифровых ТВ, спутниковых и кабельных систем
• Выходы: два - позволяет подключить два устройства (например, телевизор и приставку) через одну розетку
• Номинальное напряжение: 12 В - не является силовой розеткой; работает только с сигналом, не с питанием
• Номинальный ток: 1 А - предельный ток для внутренних цепей, не связан с бытовым электропитанием
• Потери при подключении: до 1,5 дБ - минимальное затухание сигнала, сохраняет качество изображения
• Степень защиты: IP20 - защищена от прикосновений пальцев, но не от воды и пыли; подходит только для сухих интерьеров
• Цвет: серый - сочетается с рамками серии Simon 73 Loft
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Климатическое исполнение: УХЛ3 - допускает эксплуатацию в помещениях с умеренным климатом, температурой от −10C до +40C
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствует требованиям отечественного стандарта на информационные розетки

Совместимость и монтаж

Розетка телевизионная одиночная R-TV-SAT, mechanism Simon 73 крепится методом защелки - фиксируется в монтажной коробке без винтов. Монтаж открытый: подходит для установки на поверхность стены, когда невозможно или нецелесообразно делать штробы. Совместима с рамками серии Simon 73 Loft, в том числе с декоративными элементами того же дизайна. Для подключения используйте коаксиальный кабель типа RG-6 или аналогичный с разъемом F-типа. Обязательно проверьте соответствие диаметра входного отверстия под кабель - он рассчитан на стандартный 6,8–7,5 мм.

Безопасность и стандарты

Розетка не имеет функции защиты от перегрузки или скачков напряжения - она лишь передает сигнал. Применяется только в сетях с низким напряжением (до 12 В), поэтому не представляет опасности поражения током. Соответствует отечественному техническому условию ТУ 3464-001-77313241-08, что гарантирует базовые параметры качества и помехоустойчивости.

Преимущества

• Два выхода в одном посте - экономит место и снижает количество точек подключения
• Низкий уровень потерь сигнала (1,5 дБ) - минимизирует риск ухудшения картинки
• Фиксация защелкой - ускоряет монтаж, не требует инструментов
• Совместимость с серией Simon 73 Loft - легко интегрируется в единый дизайн интерьера
• Пластиковый корпус - безопасен, долговечен, не окисляется

Ограничения применения

• Не используется для подачи электроэнергии - нельзя подключать телевизоры, приставки или роутеры напрямую в эту розетку
• IP20 - запрещено использовать во влажных зонах (ванная, бассейн, улица)
• Не подходит для работы с частотами ниже 860 МГц - не поддерживает старые аналоговые системы
• Требует наличия монтажной коробки - не крепится прямо на стену
• Не совместима с другими сериями Simon - только с рамками 73 Loft

Примеры использования

• Подключение двух телевизоров в одной комнате: основной и в спальне
• Запитка спутникового ресивера и IPTV-приставки от одного кабеля
• Обустройство точки доступа в офисе для видеоконференций через антенну
• Установка в новостройках вместо устаревших “антенных” розеток

Практические советы

• Перед монтажом проверьте целостность кабеля - поврежденный экран увеличивает потери сигнала
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть больше 5 см
• Если вы планируете расширять систему - выбирайте розетки с двумя выходами сразу, чтобы потом не сверлить новые отверстия
• Для максимальной эффективности используйте качественный коаксиальный кабель с медным центральным проводником
• При замене старой розетки - убедитесь, что новый контакт F-типа плотно прилегает к кабелю, иначе возникают помехи
