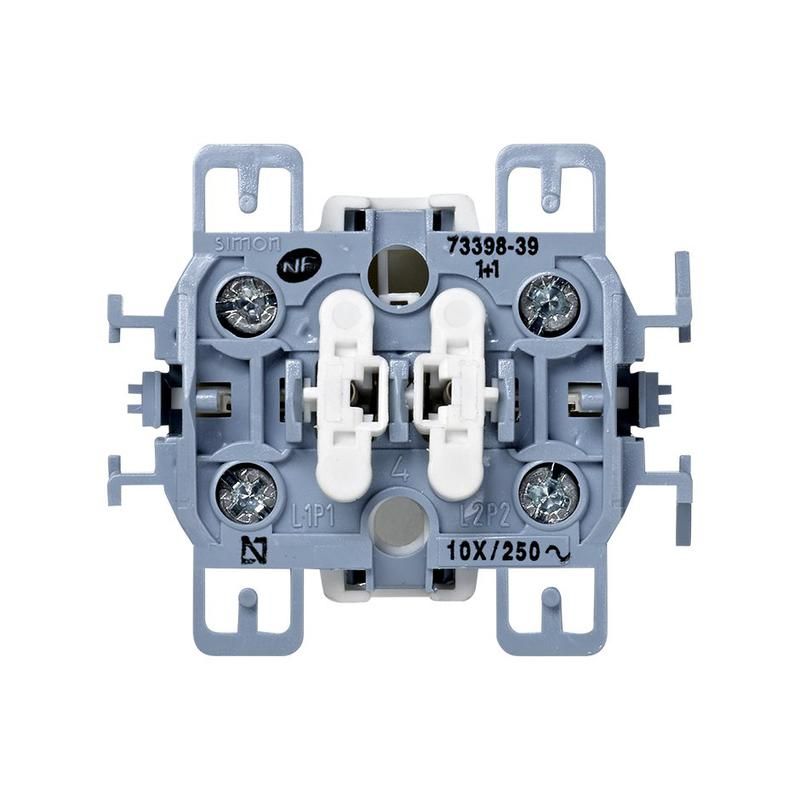

Выключатель 2-кл. СП Simon 73 Loft 10А 250В механизм 73398-39

Выключатель двухклавишный 10А 250В, механизм S73L, S73, S73 Loft от бренда Simon - это надёжный элемент для управления двумя группами освещения или нагрузок в помещениях с внутренней проводкой. Механизм предназначен для скрытой установки в подрозетники и совместим с системами, соответствующими стандартам УХЛ3.

Назначение и область применения

Выключатель двухклавишный 10А 250В, механизм S73L, S73, S73 Loft используется для коммутации двух независимых цепей - например, светильников в комнате и на кухне, или люстры с подсветкой. Подходит для жилых помещений, офисов, административных зданий. Применяется исключительно внутри помещений, где нет воздействия воды, пыли или агрессивной среды.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В переменного тока
• Номинальный ток: 10 А - способен выдерживать нагрузку до 2,2 кВт (при 220 В)
• Количество клавиш: 2 - каждая управляет своей цепью, схема подключения: 2×1-полюс
• Способ подключения: винтовые клеммы - удобны для фиксации одножильных и многожильных проводов
• Максимальное сечение кабеля: 1,5 мм2 - не допускается подключение проводов большего сечения
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги
• Материал корпуса: пластик - устойчив к механическим повреждениям, не горючий
• Цвет: белый, матовая отделка - не бликует, легко сочетается с другими элементами интерьера
• Климатическое исполнение: УХЛ3 - работает при температуре от −10C до +40C, в условиях нормальной влажности
• Не содержит галогенов - безопасен при возгорании, соответствует экологическим требованиям
• Нормативный документ: ТУ 3464-001-77313241-08 - сертифицирован по российским техническим условиям

Совместимость и монтаж

Механизм S73L, S73, S73 Loft устанавливается в стандартные подрозетники глубиной 40–45 мм. Крепление осуществляется двумя способами: распорными лапками и винтами - обеспечивает плотную фиксацию даже в старых или слегка деформированных отверстиях. Для монтажа требуется предварительное отключение питания. Подключение проводов выполняется через винтовые клеммы: затягивать необходимо равномерно, чтобы избежать пережима жил. Не рекомендуется использовать провода сечением более 1,5 мм2 - возможен перегрев и выход из строя контактов.

Безопасность и стандарты

Выключатель двухклавишный 10А 250В, механизм S73L, S73, S73 Loft соответствует требованиям безопасности для внутреннего монтажа. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не заменяет необходимость соблюдения правил электромонтажа. Отсутствие галогенов снижает риск выделения токсичных веществ при нагреве. Соответствует ТУ 3464-001-77313241-08 - документу, регламентирующему качество продукции Simon в России.

Преимущества

• Двухклавишная конструкция позволяет управлять двумя источниками света одним устройством - экономит место на стене
• Матовая поверхность не царапается визуально и не остаётся следов от пальцев
• Гибкая система крепления (лапки + винты) делает установку универсальной - подходит для новых и старых подрозетников
• Изготовлен без галогенов - безопаснее для здоровья и окружающей среды
• Работает в широком диапазоне температур, характерном для российских интерьеров

Ограничения применения

• Не предназначен для использования во влажных помещениях (ванна, баня, улица) - степень защиты IP20 недостаточна
• Запрещено подключать кабели сечением более 1,5 мм2 - риск перегрева и оплавления клемм
• Не совместим с высокочастотными нагрузками (например, светодиодные драйверы с импульсным питанием без фильтрации) - возможны помехи и преждевременный износ контактов
• Не подходит для промышленного оборудования с частыми включениями/выключениями (более 10 раз в час) - срок службы контактов ограничен

Примеры использования

• Управление потолочным светильником и точечными светильниками в спальне
• Включение основного освещения и ночника в детской комнате
• Коммутация двух групп ламп в коридоре - одна на вход, другая на выход
• Подключение света в туалете и ванной через один выключатель, если они смежные

Практические советы

• Перед установкой проверьте соответствие диаметра подрозетника - механизм S73L требует стандартного отверстия Ø68 мм
• При использовании многожильного провода обязательно обжмите концы наконечниками НШВИ - так контакт будет надёжнее
• Не используйте этот выключатель для управления мощными приборами (электрокотлы, обогреватели) - максимальная нагрузка 2,2 кВт
• При замене старого выключателя убедитесь, что новые провода не перекручены и не имеют окисления - это продлит срок службы механизма
• Если планируете установить несколько таких выключателей рядом - выбирайте одну серию (S73L/S73/S73 Loft) для единообразия дизайна
