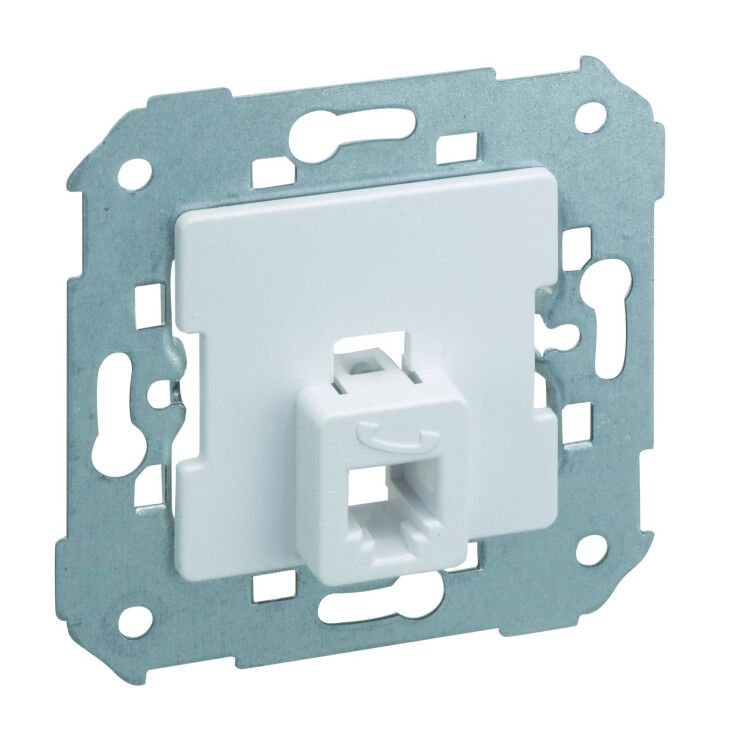

Механизм розетки телеф. Simon88 RJ12 (6 конт) бел. Simon 75481-30

Розетка телефонная RJ-12, 6 контактов, механизм, белый, серия S82, S82N, S88 от бренда Simon - это внутренний коммуникационный модуль для подключения аналоговых телефонов, факсов и других устройств с интерфейсом RJ-12. Артикул 75481-30 предназначен для скрытой установки в стеновые коробки и работает в сетях низкого напряжения.

Назначение и область применения

Эта розетка используется исключительно для передачи слабых сигналов - звонка, голосовой связи, данных через телефонную линию. Подходит для офисов, жилых домов, медицинских учреждений и объектов с централизованной системой связи. Не предназначена для питания оборудования или передачи электроэнергии.

Технические характеристики

• Тип разъёма: RJ-12 на 6 контактов - совместим со штекерами стандарта TEL/PHONE, используемыми в старых телефонах и терминалах;
• Номинальное напряжение: до 12 В постоянного или переменного тока - безопасно для сигнальных цепей;
• Номинальный ток: 1 А - достаточен для работы телефонных аппаратов и модемов;
• Степень защиты IP20 - защищает от случайного прикосновения к проводникам, но не герметична; не применяется во влажных помещениях;
• Материал корпуса: пластик - устойчив к механическому воздействию, не проводит ток;
• Цвет: белый - соответствует стандартным интерьерным решениям;
• Климатическое исполнение УХЛ3 - рассчитана на работу при температуре от −25C до +40C и относительной влажности до 90%; подходит для помещений с контролируемым микроклиматом;
• Способ присоединения: винтовые зажимы - надёжное и проверенное крепление проводов;
• Номер норматива: ТУ 3464-001-77313241-08 - соответствие требованиям российского производства.

Совместимость и монтаж

Розетка S82N является механизмом - требует установки в стандартную глубокую подрозетник (диаметром 68–70 мм). Монтаж выполняется после предварительной прокладки кабеля UTP Cat3 или аналогичного с парными жилами. Каждый контакт имеет зажим под медный однопроволочный провод сечением до 0,75 мм2. Накладка фиксируется винтами, обеспечивает плотное прилегание к поверхности стены. Для правильного подключения важно соблюдать цветовую расцветку жил согласно схеме TIA/EIA-568A/B - хотя для телефонных линий допускаются любые варианты, главное - сохранить целостность пары.

Безопасность и стандарты

Работает в рамках класса II - двойная изоляция, не требует заземления. Соответствует требованиям безопасности для маломощных информационных систем. Применение вне указанных значений напряжения и тока запрещено - риск перегрева и повреждения подключённого устройства.

Преимущества

• Простая и надёжная конструкция - минимум деталей, высокая долговечность;
• Поддержка всех типов аналоговых телефонов и терминалов с RJ-12;
• Готов к замене в существующих системах - совместим с другими изделиями серии S82/S88;
• Не требует специальных инструментов для монтажа - достаточно отвертки и тестера.

Ограничения применения

• Не использовать в условиях повышенной влажности (ванная, кухня, подвал) - степень защиты IP20 недостаточна;
• Запрещено применять для подачи основного напряжения 220 В - возможен выход из строя и возгорание;
• Не рекомендовано для современных VoIP-устройств без адаптера - не поддерживает Ethernet или PoE;
• Не подходит для многожильных проводов большего сечения - риск плохого контакта и нагрева.

Примеры использования

• Подключение стационарного телефона в офисном кабинете;
• Аппараты видеотелефонии с интерфейсом RJ-12;
• Факс-аппараты в бухгалтерии;
• Сигнализация с передачей вызова по телефонной линии;
• Системы оповещения с использованием аналогового канала.

Практические советы

• Перед монтажом обязательно отключите питание всей телефонной сети - даже низкое напряжение может быть опасно при наличии импульсов набора номера;
• Проверьте сечение провода: если он слишком толстый - обожмите конец гильзой или обрежьте до нужного размера;
• При подключении нескольких розеток в одной цепи следите, чтобы все были одинаково ориентированы - так проще диагностировать обрыв;
• Для удобства обслуживания пометьте каждую розетку этикеткой с номером линии;
• S82N можно сочетать с другими элементами серии S82 - например, с выключателями или переходниками, если система управления унифицирована.
