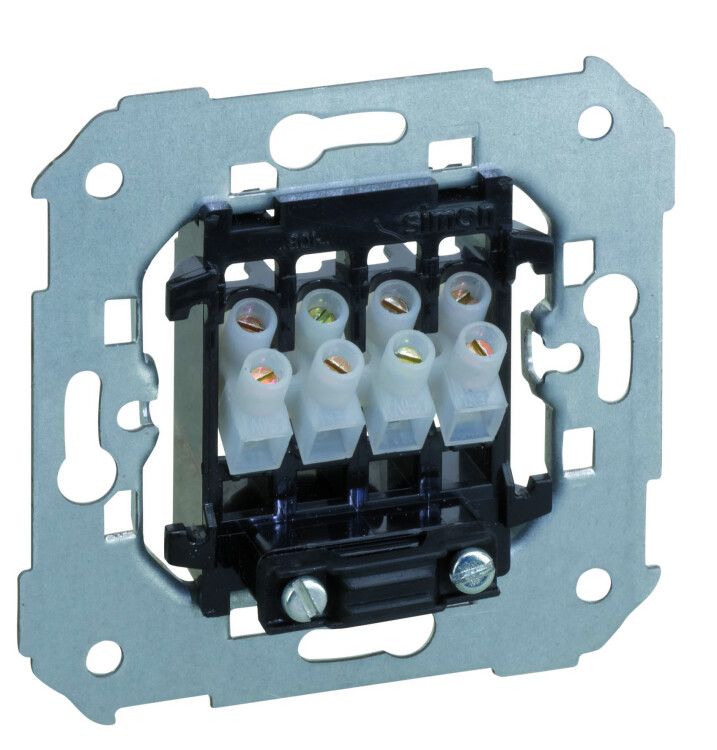

Механизм кабельный вывод S82, S82N, S88, IP20 Simon 75801-39

Кабельный вывод Simon 75801-39 - это компактная накладка с четырьмя сдвоенными зажимами для надёжного крепления проводов сечением до 2,5 мм2. Подходит для скрытой установки в рамочных системах, обеспечивает безопасное подключение в слаботочных цепях на 12 В.

Назначение и область применения

Кабельный вывод Simon 75801-39 предназначен для организации входа и фиксации кабелей в устройствах управления, автоматики и слаботочных системах. Он используется там, где требуется одновременно завести несколько проводов и зафиксировать их в одном месте без перегрузки. Применяется в распределительных коробках, пультах управления, системах домашней автоматизации, сигнализаций, терморегуляторов и других устройствах с напряжением до 12 В.

Технические характеристики

• Тип изделия: накладка для электроустановочного изделия
• Количество зажимов: 4 сдвоенных (всего 8 точек подключения)
• Максимальное сечение провода: 2,5 мм2
• Номинальное напряжение: 12 В
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Материал корпуса: пластик
• Способ монтажа: скрытый - устанавливается внутрь стеновой ниши или рамки
• Расположение при монтаже: вертикальное
• Тип комплектации: механизм (не требует дополнительных элементов для работы)

Совместимость и монтаж

Кабельный вывод Simon 75801-39 совместим с рамочными сериями Simon S82, S82N и S88. Устанавливается в стандартную глубину монтажной коробки, фиксируется внутри рамки без внешних креплений. Для монтажа необходимо:

• Подготовить отверстие в стене под скрытую установку
• Завести провода через заднюю часть вывода
• Зажать каждый провод в отдельном зажиме - максимальное сечение 2,5 мм2
• Вставить устройство в рамку до щелчка

Не используйте провода толще 2,5 мм2 - это повредит зажимы и нарушит контакт.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтных цепей. Степень защиты IP20 означает, что кабельный вывод не рассчитан на работу во влажных помещениях, на улице или в местах с риском попадания пыли. Применяйте только в сухих закрытых условиях - например, в жилых комнатах, офисах, контролируемых шкафах.

Преимущества

• Четыре сдвоенных зажима позволяют организовать до 8 соединений в одном модуле - экономит место в коробке
• Фиксация проводов без инструментов - просто вставьте и затяните винты
• Совместим с популярными рамками Simon S82/S88 - легко заменить или дополнить существующую систему
• Пластиковый корпус не проводит ток - снижает риск поражения при случайном контакте

Ограничения применения

• Напряжение не выше 12 В - нельзя использовать в сетях 220/380 В
• IP20 - запрещено применение в ванных, кухнях, на улице, в сырых цехах
• Не предназначена для многожильных проводов с опрессовкой - только одножильные или гибкие с оконцовкой
• Не поддерживает высокие токовые нагрузки - ограничение по сечению 2,5 мм2

Примеры использования

• Подключение датчиков движения в системе “умный дом”
• Разводка проводов от термостата к радиаторам отопления
• Объединение сигналов от нескольких кнопок в пульте управления
• Сборка распределительной коробки для освещения с диммерами

Практические советы

• Перед монтажом проверьте сечение всех проводов - даже один провод больше 2,5 мм2 выведет из строя весь зажим
• Используйте только медные провода; алюминий несовместим с этим типом зажимов
• При использовании в рамках S82/S88 убедитесь, что глубина коробки позволяет полностью утопить вывод
• Не перетягивайте винты - достаточно легкого усилия, чтобы провод не выпадал
• Если нужна защита от пыли и влаги - выбирайте модели с IP44/IP65, этот вариант не подходит
