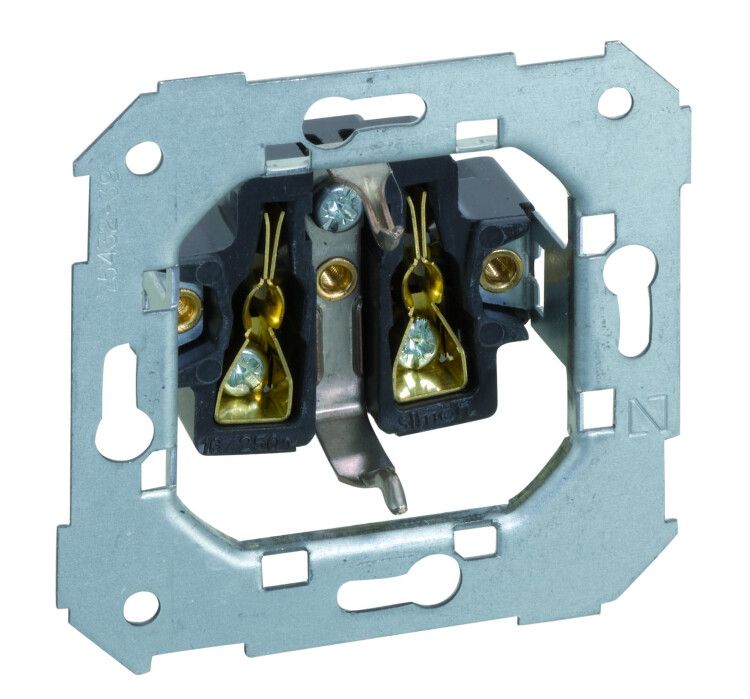

Механизм розетки 1-м СП Simon82 с заземл. безвинт. зажим Simon 75464-39

Розетка 2P+E Schuko 16А 250В безвинтовой зажим, механизм (S82, S82N, S88, S82 Detail) от бренда Simon предназначена для скрытой установки в бытовых и промышленных сетях с напряжением до 250 В. Механизм обеспечивает надёжное соединение с помощью прижимного контакта, что ускоряет монтаж и снижает риск плохого контакта. Артикул 75464-39 соответствует сериям S82, S82N, S88 - это универсальные решения для замены или модернизации существующих точек подключения.

Назначение и область применения

Этот механизм предназначен для установки в стеновые коробки с последующим монтажом лицевой панели. Подходит для подключения бытовой техники, электроинструментов и других устройств мощностью до 3,5 кВт. Применяется в жилых домах, офисах, мастерских и на объектах с постоянным доступом персонала. Не рекомендуется для открытой установки или в условиях повышенной влажности.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Тип подключения: прижимной контакт (безвинтовой зажим)
• Максимальное сечение кабеля: 1,5 мм2
• Количество фаз: одна (1P+N+PE)
• Заземление: есть, через отдельный контакт
• Степень защиты: IP20 - защита от пальцев, но не от воды и пыли
• Габариты: 80×80×45 мм
• Материал корпуса: пластик, безгалогенный
• Климатическое исполнение: УХЛ3 - допускается эксплуатация в помещениях с температурой от −25C до +40C
• Цвет: матовый белый (не указан явно, но типичен для серии)
• Крепление: винтовое (для монтажной коробки)
• Количество постов: один

Совместимость и монтаж

Механизм совместим с любыми стандартными монтажными коробками глубиной не менее 40 мм, подходящими под формат 80×80 мм. Для установки требуется предварительно подготовить штробу и закрепить коробку. Кабель зачищается на 10–12 мм, вставляется в зажим и фиксируется нажатием - никаких винтов не нужно. После этого механизм вставляется в коробку и фиксируется двумя винтами сбоку. Обязательно проверьте соответствие сечения кабеля - максимальное 1,5 мм2. Более толстые провода (например, 2,5 мм2) не войдут - это ограничение важно учитывать при проектировании.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ 3464-001-77313241-08. Защита контактов реализована через механический экран, который закрывается при вставлении вилки. Отсутствие галогенов в материале повышает безопасность при возможном возгорании - продукты горения менее токсичны. Напряжение 250 В и ток 16 А соответствуют требованиям для бытовых сетей в России и странах СНГ.

Преимущества

• Быстрый монтаж благодаря прижимному контакту - не нужна отвертка для затяжки проводов
• Надёжное соединение: прижимной зажим исключает ослабление контакта со временем
• Совместимость с популярными сериями Simon S82/S88 - можно менять механизмы без замены коробок
• Матовая поверхность не царапается и не выглядит как “дешёвая”
• Пластик без галогенов - экологически безопаснее при утилизации

Ограничения применения

• Не подходит для помещений с высокой влажностью (ванная, баня, улица) из-за IP20
• Максимальное сечение кабеля - всего 1,5 мм2; нельзя использовать с проводами 2,5 мм2 даже при наличии места
• Только для скрытой установки - не является готовой розеткой, требует внешней рамки и крышки
• Не имеет индикации - невозможно определить наличие напряжения визуально
• Не рассчитан на частое подключение/отключение - не предназначен для оборудования с высокой коммутационной нагрузкой

Примеры использования

• Подключение стиральной машины в кухне
• Розетка для пылесоса или перфоратора в гараже
• Замена старой розетки в квартире при ремонте
• Установка в распределительной коробке для временного подключения инструмента

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• Проверьте глубину монтажной коробки - она должна быть минимум 45 мм, чтобы механизм свободно вошёл
• Не используйте этот механизм в качестве окончательного элемента - всегда устанавливайте декоративную рамку и крышку
• Если планируете подключать медный многожильный провод - используйте наконечник типа НШВИ, чтобы он плотно входил в зажим
• Для систем с автоматическим отключением (УЗО) этот механизм полностью совместим - он не влияет на работу защиты
