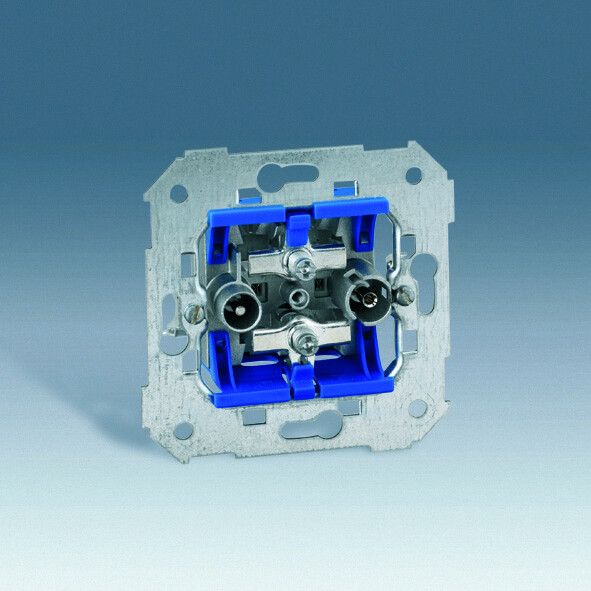

Розетка телевизионная оконечная TV/R/SAT Simon 82 механизм 75468-69

Розетка телевизионная/спутниковая оконечная Simon 75468-69 - это однопостовой механизм для скрытой установки, предназначенный для подключения телевизионного и спутникового оборудования. Она обеспечивает распределение сигнала с затуханием 5–8 дБ, что делает её подходящей для последнего звена в цепочке разводки антенной системы.

Назначение и область применения

Розетка телевизионная/спутниковая оконечная Simon 75468-69 используется для завершения сигналов в домашних и офисных системах приема ТВ и спутникового вещания. Её применяют там, где нужен один вход и два выхода - например, чтобы подключить телевизор и приставку от одного коаксиального кабеля. Подходит для установки в жилых помещениях, гостиницах, медицинских учреждениях и других объектах с внутренней проводкой.

Технические характеристики

• Тип изделия: розетка TV-SAT, оконечная модель
• Количество постов: 1
• Тип разъёма: TV-SAT (F-разъём, 75 Ом)
• Количество выходов: 2
• Частотный диапазон: 860–2150 МГц - поддерживает все современные цифровые и спутниковые каналы, включая DVB-T2 и DVB-S2
• Затухание сигнала: 5–8 дБ - естественная потеря мощности при распределении, учитывается при проектировании сети
• Номинальное напряжение: 12 В - не предназначен для питания устройств, работает только с RF-сигналом
• Номинальный ток: 1 А - предел по току, не использует для передачи электроэнергии
• Способ монтажа: скрытый (встраивается в стенную коробку)
• Тип крепления: винтовое - фиксируется на штырях монтажной рамки
• Степень защиты: IP20 - защищена от прикосновений пальцев, но не от влаги и пыли; подходит только для сухих помещений
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C, в условиях умеренного климата
• Цвет: черный
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка телевизионная/спутниковая оконечная Simon 75468-69 совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогичными с F-разъёмами. Для монтажа требуется стандартная глубокая подрозетниковая коробка 60×60 мм. Кабели подключаются через винтовые зажимы внутри механизма - важно плотно закрутить контакты, чтобы избежать потерь сигнала. Нельзя использовать с кабелями, имеющими металлический экран меньшей плотности, чем 95%. Механизм устанавливается в стандартную рамку Simon серии 4000 или аналогичную.

Безопасность и стандарты

Розетка соответствует требованиям ТУ 3464-001-77313241-08. IP20 исключает использование в сырых местах (ванная, бассейн, улица). Напряжение 12 В и ток 1 А указывают, что устройство не является источником энергии - оно лишь передаёт радиочастотный сигнал. Электрошок опасность отсутствует, так как питание не подаётся через этот интерфейс.

Преимущества

• Два выхода позволяют подключить два устройства без дополнительных тройников
• Оконечная конструкция снижает риск отражения сигнала, улучшая качество приёма
• Высокий частотный диапазон (до 2150 МГц) гарантирует стабильную работу с HD, UHD и спутниковыми сервисами
• Чёрный цвет легко сочетается с большинством декоративных рамок и интерьеров
• Фирменная система крепления Simon обеспечивает надёжную фиксацию в подрозетнике

Ограничения применения

• Не подходит для открытой установки - IP20 не защищает от влаги и пыли
• Не предназначена для передачи электропитания - нельзя использовать для подключения активных устройств, требующих питания через тот же кабель (например, LNB с PoE)
• Затухание 5–8 дБ делает её непригодной для начала разводки - её следует устанавливать только на конце линии
• Не рекомендована для многоквартирных домов с длинными трассами без усилителей - возможна потеря качества сигнала

Примеры использования

• Подключение телевизора и спутниковой приставки в одной комнате от одного кабеля от антенны
• Завершение линии в гостинице, когда к каждому номеру подведён один кабель, а клиенту нужны два порта
• Установка в офисном кабинете для подключения телевизора и видеонаблюдения через один коаксиальный вход

Практические советы

• Перед монтажом проверьте уровень сигнала на входе - если он ниже 65 дБмкВ, оконечная розетка может ухудшить картинку
• Не перегибайте кабель ближе чем на 5 см от разъёма - это повредит экранирование и вызовет помехи
• Используйте качественные F-разъёмы с герметичным уплотнением - плохой контакт увеличивает затухание
• Если вам нужна розетка с меньшим затуханием (например, 2–3 дБ), выбирайте неоконечную модель - эта версия специально для конца линии
• Проверяйте совместимость с вашей рамкой - Simon 75468-69 требует именно рамку с винтовым креплением, а не snap-in
