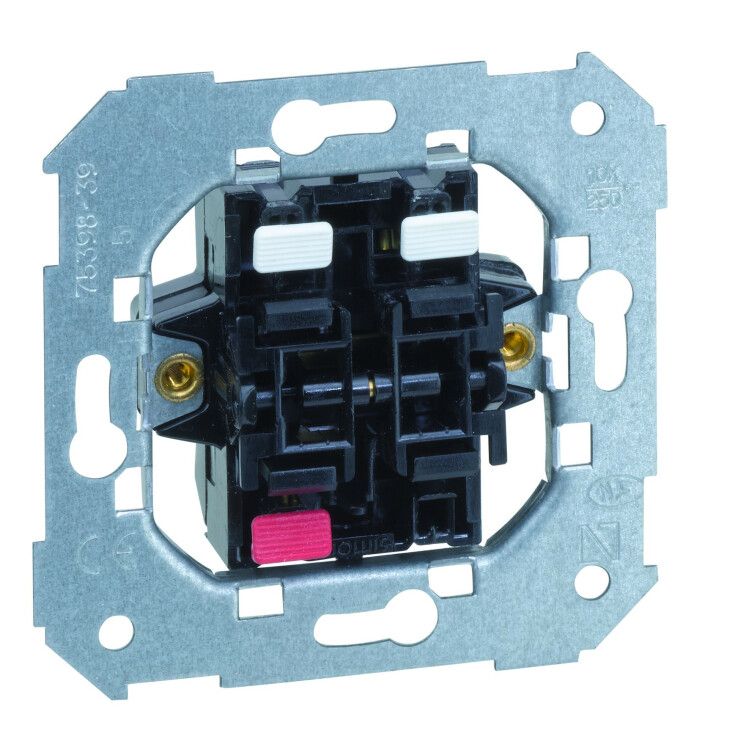

Выключатель двойной, 10А 250В, S82,82N,88, механизм - 75398-39 Simon

Выключатель двухклавишный Simon S82N - это надёжный механизм для управления двумя группами освещения в помещениях с напряжением до 250 В. Подходит для скрытой установки в стену, совместим с стандартными монтажными коробками и обеспечивает долгий срок службы благодаря качественному пластиковому корпусу.

Назначение и область применения

Выключатель двухклавишный Simon S82N предназначен для ручного включения и выключения двух независимых световых цепей. Используется в жилых, офисных и производственных помещениях - например, для управления освещением в спальне (основной свет + ночник), на лестнице (верхний и нижний этаж) или в помещении с двумя зонами освещения.

Это не автоматический выключатель и не УЗО - он не защищает от перегрузок или коротких замыканий. Его задача - просто разрывать и замыкать цепь при нажатии клавиш.

Технические характеристики

• Номинальное напряжение: 250 В - работает в бытовых сетях 220–240 В
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (при 220 В)
• Количество клавиш: 2 - каждая управляет своей цепью
• Схема подключения: переключатель на два направления (двойной) - позволяет управлять одной лампой из двух точек, если используется в паре с другим аналогичным выключателем
• Способ подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Максимальное сечение кабеля: 1,5 мм2 - не подходят для более толстых проводов
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли; подходит только для сухих внутренних помещений
• Материал корпуса: пластик, без галогенов - безопасен при горении, соответствует экологическим нормам
• Цвет: черный, матовая отделка - маскирует следы пыли и потёртостей
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Количество полюсов: 1 - каждый контакт разрывает один фазный провод
• Способ монтажа: скрытый - устанавливается в подрозетник глубиной минимум 40 мм
• Тип крепления: винтовое - фиксируется в коробке с помощью боковых лапок

Совместимость и монтаж

Механизм Simon S82N совместим со стандартными монтажными коробками (подрозетниками) диаметром 68 мм и глубиной от 40 мм. Для установки требуется предварительно отключить питание. Кабель сечением до 1,5 мм2 заводится в винтовые клеммы - плотно затягивать нельзя, чтобы не повредить медную жилу. После подключения проверьте, что провода не выпирают из клемм и не задевают за движущиеся части механизма.

Подходит для сборки в составе модульных систем Simon S82/S88 - можно использовать с декоративными рамками этой же серии. Не совместим с механизмами других брендов из-за отличий в форме и креплении.

Безопасность и стандарты

Выключатель соответствует техническим условиям ТУ 3464-001-77313241-08. Отсутствие галогенов снижает риск выделения токсичных веществ при возгорании. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания влаги - не используйте в ванных, кухнях или на улице.

Преимущества

• Простая и проверенная конструкция - мало подвержен поломкам
• Матовый черный цвет хорошо сочетается с современным интерьером
• Фиксированные положения клавиш обеспечивают четкий тактильный отклик
• Винтовые клеммы надёжно удерживают провода даже при длительной эксплуатации
• Совместим с широким спектром лицевых панелей серии S82

Ограничения применения

• Не предназначен для управления мощными нагрузками свыше 2,2 кВт - для двигателей, нагревателей или LED-лент с драйверами выше 10 А нужен другой тип устройства
• Не подходит для влажных помещений (ванна, баня, бассейн) из-за низкой степени защиты IP20
• Не работает как проходной выключатель сам по себе - требует второго такого же выключателя для организации управления из двух мест
• Максимальное сечение кабеля 1,5 мм2 исключает использование с проводами 2,5 мм2 и больше - часто встречается в силовой сети

Примеры использования

• Освещение в спальне: одна клавиша - основной потолочный свет, вторая - торшер или бра у кровати
• Коридор с двумя зонами: входная группа и зона у зеркала
• Производственный участок: две группы ламп на рабочей площадке, которые включаются отдельно
• Двухуровневое управление светом: выключатель у входа и второй у выхода - для управления одним источником света из двух точек

Практические советы

• При подключении внимательно проверяйте, какой провод - фаза, ноль, земля. Выключатель разрывает только фазу!
• Если планируете использовать выключатель как проходной - закупите ещё один такой же (S82N) и подключите их по схеме “проходной выключатель”
• Не используйте для управления люминесцентными или светодиодными светильниками с импульсными драйверами без проверки совместимости - возможны мерцания
• При монтаже в старую проводку с алюминиевыми проводами - обязательно используйте переходники или оконцовки, чтобы избежать плохого контакта
• После установки протестируйте обе клавиши - убедитесь, что они работают плавно и не заедают
