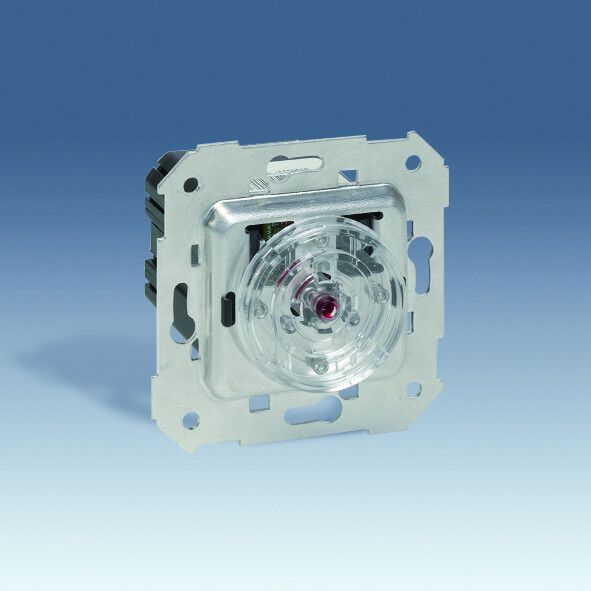

Переключатель проходной нажимной СП Simon 82/82Nature/88 IP20 230В 2000Вт релейный с голуб. подсветкой механизм 75322-69

Выключатель проходной нажимной релейный Simon S82N с голубой подсветкой предназначен для коммутирования освещения из двух мест - например, у входа и у кровати в спальне. Механизм рассчитан на нагрузку до 2000 Вт при 230 В, что делает его подходящим для бытовых и легких промышленных применений. Артикул 75322-69 соответствует модели S82N из серии S82/S88.

Назначение и область применения

Этот выключатель используется там, где требуется управление светом с двух точек - классический случай: лестница, длинный коридор, спальня с двумя выходами. Он работает как переключатель между двумя устройствами: один выключатель включает цепь, второй - выключает, независимо от положения другого. Подсветка позволяет легко найти кнопку в темноте. Применяется в жилых домах, гостиницах, офисах и объектах с ограниченным доступом к электрооборудованию.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 10 А (максимальная мощность - 2000 Вт)
• Количество полюсов: 1
• Тип управления: нажимная кнопка (релейный механизм)
• Схема подключения: переключатель на два направления (проходной)
• Индикация: голубая светодиодная подсветка клавиши
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 1,5 мм2
• Материал корпуса: металл
• Цвет: чёрный
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, включая неотапливаемые зоны при температуре от −25C до +40C
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: винтовое фиксирование
• Количество клавиш: одна
• Тип комплектации: только механизм (без рамки и декора)
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Механизм совместим со стандартными подрозетниками глубиной 40–45 мм. Для работы необходим парный проходной выключатель того же типа - например, ещё один S82N или аналогичный от Simon. Кабель подключается через винтовые зажимы: максимальное сечение - 1,5 мм2. Не используйте многожильные провода толще - возможна плохая контактная связь. Монтаж выполняется после отключения питания. Напряжение на контакты подаётся только после окончательной сборки всей схемы.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 исключает возможность попадания влаги или пыли внутрь механизма - поэтому он не предназначен для влажных помещений (ванная, баня, улица). Элементы управления выполнены из металла, обеспечивающего долговечность и устойчивость к механическому воздействию. Голубая подсветка питается от сети и не требует внешнего источника питания.

Преимущества

• Металлический корпус обеспечивает прочность и теплоотвод при длительной работе
• Голубая подсветка снижает риск ошибочного включения/выключения в темноте
• Релейный механизм надёжно переключает высокую нагрузку (до 2000 Вт)
• Совместим с другими изделиями серии S82/S88 - можно собирать единый дизайн интерьера
• Подходит для замены старых моделей с таким же типом подключения

Ограничения применения

• Не применяется во влажных средах - IP20 не защищает от брызг и пара
• Запрещено использовать с нагрузкой выше 2000 Вт - риск перегрева и повреждения контактов
• Не поддерживает подключение кабелей сечением более 1,5 мм2 - это может вызвать нагрев и оплавление
• Требуется обязательное наличие второго проходного выключателя - одиночная установка не работает
• Не предназначена для автоматизации или подключения к системам «умный дом» - только ручное управление

Примеры использования

• Освещение лестницы: один выключатель у основания, второй - наверху
• Спальня: включение света у двери, выключение у кровати
• Длинный коридор: управление светом с обоих концов
• Производственные помещения: контроль освещения в зонах с постоянным движением персонала

Практические советы

• Выбирая место установки, учтите, что механизм требует наличия подрозетника - не подходит для открытой проводки
• При подключении внимательно следите за маркировкой L, L1, L2 на контактах - неверное подсоединение сломает функцию проходного режима
• Если подсветка не горит - проверьте целостность цепи и правильность подключения фазы
• Для эстетики сочетайте этот механизм с рамками и крышками из той же серии Simon S82/S88
• Не закручивайте винты слишком сильно - это может повредить пластиковую часть подрозетника или деформировать контактную группу
