Накладка 3-х рядная с суппортами на 24 узк. модуля Simon82 Centralizations алюм./алюм. 82852-33

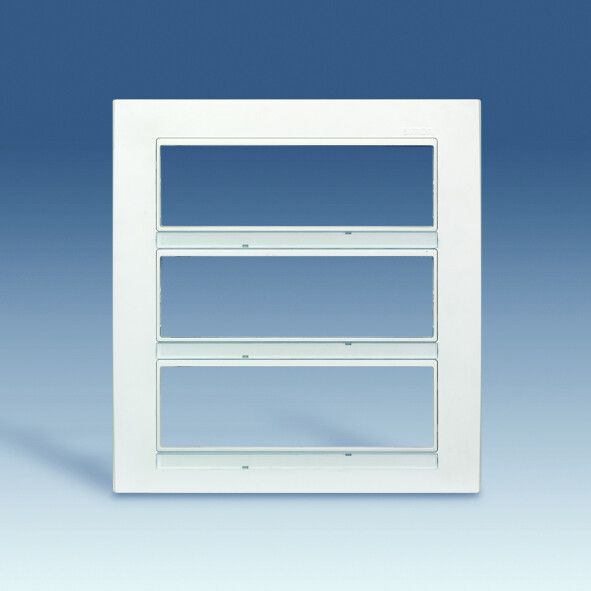

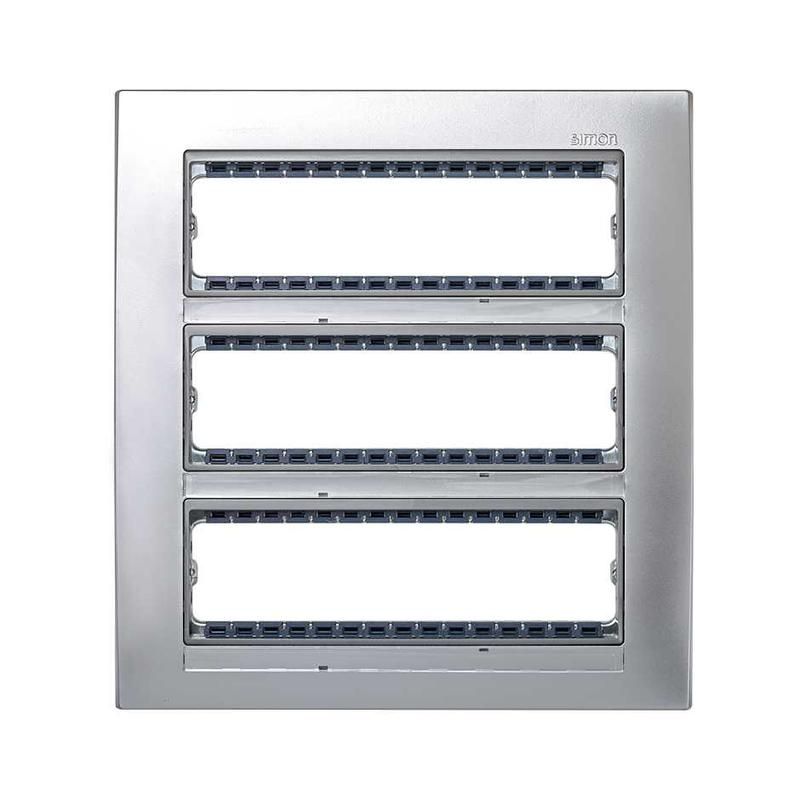

Накладка 3-х рядная с суппортами на 24 узких модуля, серия S82C от Simon - элемент для установки коммутационной аппаратуры в распределительных щитах. Артикул 82852-33 обеспечивает фиксацию и выравнивание модулей, сохраняя компактную структуру сборки. Подходит для монтажа в условиях умеренного климата.

Назначение и область применения

Накладка 3-х рядная с суппортами на 24 узких модуля, серия S82C предназначена для крепления автоматических выключателей, УЗО, реле и других устройств шириной 17,5 мм в одном уровне. Она используется внутри распределительных щитов, где требуется плотная и аккуратная укладка модулей - например, в жилых домах, офисах, промышленных шкафах управления. Материал не содержит галогенов, что делает её безопасной при возможном нагреве или возгорании.

Технические характеристики

• Тип изделия: накладка с суппортами
• Количество постов: 1 (одна плоская рамка)
• Количество узких модулей: 24 (по три ряда по 8 модулей)
• Габаритные размеры: 275 × 255 мм
• Материал корпуса: пластик (безгалогенный)
• Цвет: серый, матовая отделка
• Степень защиты IP20: защищает от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли
• Ориентация монтажа: горизонтальная или вертикальная
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 90%
• Нормативный документ: ТУ 3464-001-77313241-08
• Поверхность: необработанная, без специального защитного покрытия

Совместимость и монтаж

Накладка 3-х рядная с суппортами на 24 узких модуля, серия S82C совместима со всеми стандартными DIN-рейками типа TS35. Крепление осуществляется через скрытые зажимы - без видимых винтов или болтов. Для монтажа необходимо:

• Установить накладку на DIN-рейку, слегка надавливая до характерного щелчка;
• Проверить, чтобы все суппорты были равномерно зафиксированы;
• Убедиться, что модули вставляются в пазы без перекоса - каждый модуль имеет ширину 17,5 мм, суммарная нагрузка на накладку не должна превышать механическую прочность материала.

Изделие не требует дополнительных креплений, но рекомендуется избегать чрезмерного усилия при установке крупных устройств - особенно тяжелых автоматов или преобразователей частоты.

Безопасность и стандарты

Накладка соответствует требованиям ТУ 3464-001-77313241-08. Отсутствие галогенов снижает риск образования токсичных газов при перегреве. Степень защиты IP20 гарантирует безопасность при работе в закрытых щитах, но не позволяет использовать изделие во влажных или пыльных средах вне помещений. Напряжение и ток не регулируются самой накладкой - она является исключительно механическим крепежным элементом.

Преимущества

• Экономия места: 24 узких модуля размещены в трёх рядах без увеличения глубины щита.
• Чёткая ориентация: возможность установки как горизонтально, так и вертикально повышает гибкость проектирования.
• Скрытый монтаж: внешний вид остаётся аккуратным, без лишних крепёжных элементов.
• Устойчивость к деформации: материал обеспечивает жесткость даже при полной загрузке 24 модулями.
• Совместимость с продукцией Simon: идеально сочетается с другими элементами серии S82C.

Ограничения применения

• Не применяется в открытых или влажных помещениях - IP20 не защищает от брызг и пыли.
• Не предназначен для монтажа модулей шириной более 17,5 мм - попытки установки более широких устройств приведут к перекосу и повреждению.
• Не рассчитана на высокие механические нагрузки - нельзя цепляться за неё при обслуживании, опираться или вешать на неё провода.
• Не поддерживает термическую изоляцию - не заменяет теплоизолирующие пластины при использовании мощных устройств.

Примеры использования

• Жилищный щит: 24 УЗО и автоматов на этаж, установленные в одной плоской рамке.
• Шкаф управления насосной станцией: компактная группировка реле времени, контакторов и термореле.
• Аварийное освещение: управление несколькими светильниками через малогабаритные устройства.
• Объекты с ограниченным пространством: нишевые щиты, стеновые короба, подвесные потолочные шкафы.

Практические советы

• Перед монтажом проверьте точность размеров - габариты 275×255 мм должны свободно входить в выбранный шкаф с запасом минимум 5–10 мм по каждой стороне.
• Если используются тяжёлые автоматы (например, 40 А и выше), дополнительно закрепите их на рейке, чтобы не перегружать суппорты накладки.
• Не используйте эту накладку вместо основной DIN-рейки - она лишь фиксирует модули, но не несёт нагрузку всей системы.
• При необходимости замены одного модуля - отсоединяйте питание и осторожно вынимайте устройство, не дергая за провода, которые могут задеть соседние суппорты.
• Артикул 82852-33 - единственный вариант этой модели в линейке Simon; аналоги от других брендов имеют другую форму крепления и несовместимы.
