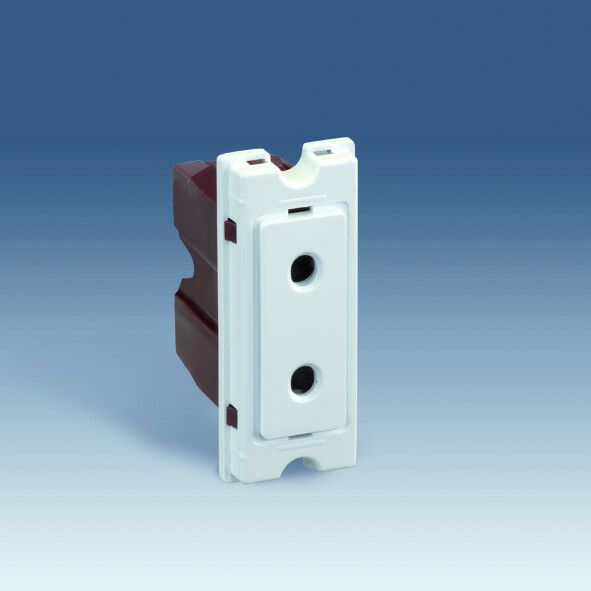

Механизм розетки 1-м СП 1мод. Simon82 Centralizations 10А IP20 винт. зажим бел. Simon 75431-60

Розетка 2P 10А 230В, винтовой зажим, механизм, белый, серия S82C от Simon - это однопостовой механизм для скрытой установки, предназначенный для подключения однофазных устройств мощностью до 2,3 кВт. Артикул 75431-60 подходит для монтажа в распределительных коробках и стационарных системах освещения и энергоснабжения.

Назначение и область применения

Розетка 2P 10А 230В, винтовой зажим, механизм, белый, серия S82C используется для подключения бытовых и промышленных приборов, не требующих заземления. Подходит для установки в жилых помещениях, офисах, мастерских и на объектах с ограниченными требованиями к защите от поражения током. Применяется там, где необходимо временное или постоянное подключение оборудования - например, светильники, насосы, маломощные станки, зарядные устройства.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитана на работу в сетях переменного тока 220–240 В
• Номинальный ток: 10 А - максимальная нагрузка до 2,3 кВт
• Количество фаз: 1 - работает в однофазной сети
• Способ подключения: винтовые клеммы - надёжное соединение с проводами
• Максимальное сечение кабеля: 1,5 мм2 - не допускается использование проводов большего сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Конструкция: механизм с накладкой - устанавливается внутрь стенового углубления, внешняя часть декоративна
• Цвет: белый, матовая отделка - не бликуют, хорошо сочетаются с интерьерами
• Материал корпуса: пластик без галогенов - экологичный, не выделяет токсичных веществ при нагреве
• Габариты: 80×80×45 мм - совместим с типовыми подрозетниками
• Климатическое исполнение: УХЛ3 - допустимо применение в помещениях с умеренным климатом, температурой от −25C до +40C
• Количество постов: 1 - одна розетка на один модуль
• Заземление: отсутствует - не имеет третьего контакта
• Шторки: есть - предотвращают случайное прикосновение к контактам

Совместимость и монтаж

Розетка 2P 10А 230В, винтовой зажим, механизм, белый, серия S82C устанавливается в стандартные металлические или пластиковые подрозетники глубиной не менее 40 мм. Для монтажа требуется отвертка, провода сечением до 1,5 мм2. Клеммы затягиваются равномерно - перегрузка может повредить изоляцию. Накладка крепится к механизму после подключения проводов. Не рекомендуется использовать с медными многожильными проводами без опрессовки наконечника - возможен плохой контакт.

Безопасность и стандарты

Розетка соответствует ТУ 3464-001-77313241-08. Защитные шторки обеспечивают соответствие требованиям безопасности при случайном прикосновении. Отсутствие защитного контакта делает её непригодной для подключения устройств с классом защиты I. Не применяется во влажных помещениях, банях, кухнях без дополнительной защиты. Сертифицирована для работы в условиях УХЛ3 - не предназначена для открытого монтажа на улице или в сырых местах.

Преимущества

• Простая и проверенная винтовая клемма - долговечна, не требует специнструментов
• Шторки снижают риск травмирования детей или обслуживающего персонала
• Матовая поверхность не царапается легко, не теряет вид при протирании
• Отсутствие галогенов - безопаснее при возгорании, соответствует современным нормам экологии
• Один модуль - экономия места в распределительной коробке

Ограничения применения

• Не подходит для подключения устройств с заземлением - отсутствует PE-контакт
• Максимальное сечение кабеля 1,5 мм2 - нельзя подключать провода 2,5 мм2 и выше
• IP20 - запрещено использование в помещениях с повышенной влажностью (ванная, кухня, подвал)
• Не предназначен для высокочастотных или импульсных нагрузок - не для светодиодных драйверов, ИБП
• Не совместим с автоматическими выключателями с номиналом более 10 А - возможна перегрузка

Примеры использования

• Подключение настольной лампы в спальне
• Электроинструменты в гараже (дрель, болгарка)
• Фильтр для воды или маломощный насос в кладовой
• Зарядное устройство для телефона в коридоре
• Осветительные приборы с встроенной розеткой (например, LED-панели с USB)

Практические советы

• Перед установкой обязательно отключите питание - даже при наличии шторок контактные части остаются опасными
• Проверьте диаметр подрозетника - он должен быть минимум 68 мм для свободной установки механизма
• Не используйте розетку 75431-60 в качестве замены для заземлённых аналогов - это нарушает правила ПУЭ
• Если нужна розетка с заземлением - выбирайте модель с трёхконтактным исполнением
• При использовании в старых домах с алюминиевой проводкой - обязательно используйте переходные наконечники и контролируйте плотность затяжки
