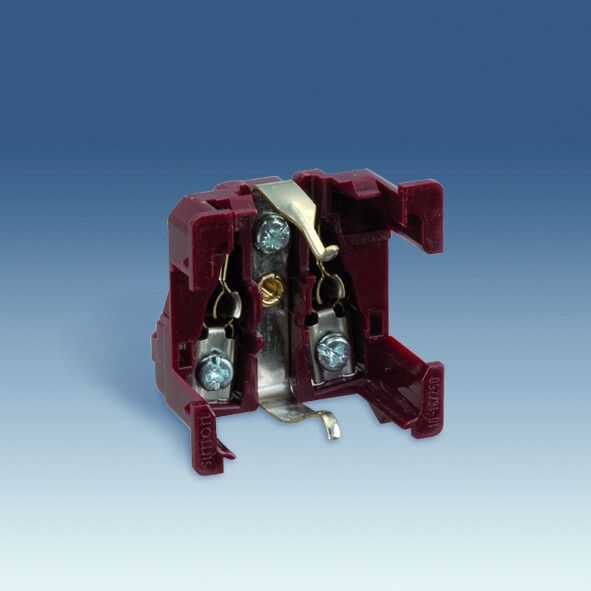

Механизм розетки 1-м СП Simon82C 2P с заземл. винт. зажим Simon 75432-69

Розетка 2P+E Schuko 16A 250V винтовой зажим, двухполюсная с заземлением от бренда Simon (артикул 75432-69) предназначена для безопасного подключения бытовых и промышленных устройств с заземлением через винтовые клеммы. Подходит для скрытой установки в стены из бетона, кирпича или других твердых оснований.

Назначение и область применения

Эта розетка используется для подключения оборудования, требующего заземления - таких как стиральные машины, компьютеры, электроинструменты, нагревательные приборы. Применяется в жилых домах, офисах, мастерских и на производстве там, где требуется надежное соединение с землей. Устройство соответствует стандарту Schuko, что обеспечивает совместимость с европейскими вилками типа F.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 250 В
• Номинальное напряжение: 250 В - рассчитана на однофазную сеть 220–240 В
• Подключение: винтовые клеммы - надежное механическое соединение с проводами
• Максимальное сечение кабеля: 1,5 мм2 - допускает подключение медных проводов этого сечения
• Степень защиты: IP20 - защищает от прикосновений пальцами, но не от воды и пыли
• Крепление: винтовое - устанавливается в подрозетник с помощью болтов
• Монтаж: скрытый - встраивается в стену, внешняя часть - только лицевая пластина
• Конструкция: один пост, механизм с накладкой - компактный, не занимает лишнего места
• Материал корпуса: пластик - не горючий, устойчив к воздействию среды
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений
• Без галогенов - материал не выделяет токсичных веществ при перегреве
• Габариты: 80×80×45 мм - стандартный размер для подрозетников 68×68 мм

Совместимость и монтаж

Розетка 2P+E Schuko 16A 250V винтовой зажим, двухполюсная с заземлением совместима с любыми подрозетниками стандарта Европа (диаметром 68 мм). Для монтажа необходимо:

• Обесточить сеть перед работой
• Зачистить концы проводов на 8–10 мм
• Завести фазу (L), ноль (N) и землю (PE) в соответствующие клеммы
• Затянуть винты равномерно, чтобы не повредить изоляцию
• Убедиться, что провода не выходят за пределы клеммной колодки

Из-за ограниченного максимального сечения кабеля (1,5 мм2) не рекомендуется использовать этот контакт для мощных устройств (>3,5 кВт) или для прокладки многожильных проводов большего сечения - они просто не войдут в клемму.

Безопасность и стандарты

Розетка выполнена в соответствии с ТУ 3464-001-77313241-08. Защита контактов предотвращает случайное прикосновение к токоведущим частям. Материал корпуса не содержит галогенов - снижает риск образования ядовитых паров при возгорании. IP20 гарантирует защиту от пальца, но не от влаги - не применяйте в ванных комнатах, на улице или в сырых помещениях.

Преимущества

• Надежное винтовое крепление - минимизирует риск ослабления контакта со временем
• Совместимость с штекерами Schuko - универсальная для импортной и отечественной техники
• Матовая отделка - не царапается, не оставляет следов от пальцев
• Компактный размер - легко встраивается в типовые подрозетники
• Отсутствие сложной электроники - долговечность и ремонтопригодность

Ограничения применения

• Не подходит для влажных зон (ванная, баня, улица) - степень защиты IP20 недостаточна
• Максимальное сечение кабеля - всего 1,5 мм2 - нельзя подключать провода 2,5 мм2 и более
• Не имеет индикации - невозможно определить наличие напряжения визуально
• Не предназначен для частого подключения/отключения - винтовые клеммы не рассчитаны на ежедневные операции
• Не совместим с автоматическими выключателями с высокой скоростью отключения - возможны скачки при подключении мощных двигателей

Примеры использования

• Подключение стиральной машины в кухне
• Розетка для перфоратора или шуруповерта в гараже
• Питание систем видеонаблюдения в коридоре
• Аппаратура в административном офисе (компьютер, принтер)
• Освещение и маломощные устройства в подвале с постоянным микроклиматом

Практические советы

• Перед установкой проверьте, что подрозетник глубже 45 мм - иначе розетка не поместится
• Используйте только одножильные медные провода - многожильные плохо фиксируются в винтовых клеммах
• Не затягивайте винты слишком сильно - можно повредить пластиковую клеммную колодку
• Если нужна розетка для кабеля 2,5 мм2 - выбирайте модель с расширенными клеммами
• Для повышенной безопасности используйте эту розетку в сочетании с УЗО (устройство защитного отключения)
