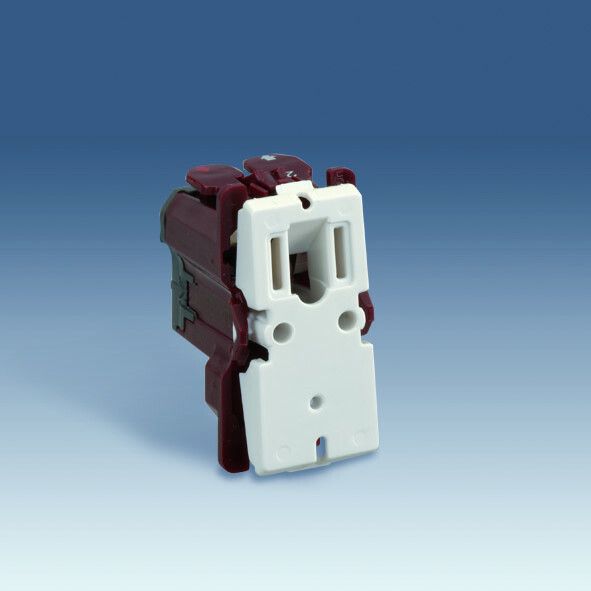

Выключатель двухполюсный с контрольной подсветкой, 16А 250В, S82C, механизм - 75134-69 Simon

Выключатель двухполюсный с контрольной подсветкой Simon 75134-69 предназначен для коммутации двух фаз одновременно с визуальной индикацией состояния - идеально подходит для управления освещением или оборудованием в условиях, где важно видеть, включен ли прибор даже в темноте.

Назначение и область применения

Этот выключатель используется для отключения двух фаз в однофазной сети 250 В. Подходит для управления светильниками, нагревательными приборами, бытовой техникой и другим оборудованием, требующим полного размыкания цепи по двум проводникам. Благодаря подсветке легко определить состояние выключателя ночью или в плохо освещённом помещении. Применяется в жилых, офисных и промышленных объектах с внутренней скрытой проводкой.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в сетях до 250 В переменного тока;
• Номинальный ток: 16 А - способен безопасно переключать нагрузку до 3,5 кВт при 220 В;
• Количество полюсов: 2 - одновременно размыкает два провода (фаза и ноль);
• Индикация: да - светодиодная подсветка показывает положение «вкл»;
• Степень защиты IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от воды и пыли;
• Максимальное сечение кабеля: 1,5 мм2 - допускается подключение медных проводов такого сечения;
• Материал корпуса: металл - обеспечивает прочность и долговечность;
• Цвет: черный - сочетается со стандартными рамками и декоративными элементами;
• Климатическое исполнение УХЛ3 - работает при температуре от −25C до +40C и влажности до 98% при 25C;
• Способ монтажа: скрытый - устанавливается в подрозетники стандартной глубины;
• Крепление: винтовое - надёжное закрепление контактных зажимов;
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствует техническим условиям производителя.

Совместимость и монтаж

Выключатель Simon 75134-69 совместим с подрозетниками стандартного диаметра 68 мм и рамками серии S82C. Монтируется в стеновые коробки для скрытой проводки. Для подключения используйте только медные провода сечением до 1,5 мм2 - большие сечения не войдут в зажимы. Клеммы затягиваются отверткой - не требуется специальный инструмент. Перед монтажом обязательно отключите питание. Выключатель не предназначен для установки во влажных помещениях из-за низкой степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-77313241-08 и прошёл внутренние тесты производителя на механическую прочность и тепловую стойкость. Напряжение 250 В и ток 16 А обеспечивают безопасную работу в бытовых сетях. Однако из-за отсутствия защиты от брызг и пыли (IP20) запрещено использовать в банях, кухнях без защиты от влаги, подвалов и других местах с повышенной влажностью.

Преимущества

• Двухполюсное отключение - полностью разрывает цепь, повышает безопасность при обслуживании;
• Подсветка клавиши - позволяет легко найти выключатель в темноте без дополнительного освещения;
• Металлический корпус - выше прочность и теплоотвод по сравнению с пластиковыми аналогами;
• Узкий модуль - экономит место в распределительной коробке, удобен при плотной компоновке;
• Простая замена - совместим с существующими рамками серии S82C, не требует переделки штроб.

Ограничения применения

• Не применяется в помещениях с высокой влажностью - степень защиты IP20 не предохраняет от попадания воды;
• Запрещено подключать кабели сечением больше 1,5 мм2 - возможна потеря контакта и перегрев;
• Не предназначен для автоматического управления - только ручное управление клавишей;
• Работает только в нормальных климатических условиях - не рекомендован для холодных неотапливаемых помещений ниже −25C;
• Не совместим с системами автоматизации без внешних реле - не имеет входов для сигнализации или удаленного управления.

Примеры использования

• Выключение света в спальне через две фазы (например, когда лампа питается от двух разных групп освещения);
• Отключение мощного обогревателя или сушилки в ванной комнате (при условии, что рядом нет источника влаги);
• Управление станком или насосом в мастерской с контролем состояния в темноте;
• Замена старого двухполюсного выключателя в квартире без изменения проводки.

Практические советы

• Перед установкой проверьте соответствие сечения провода - 1,5 мм2 максимум; если нужен больший провод - используйте переходник или другой выключатель;
• При сборке не перетягивайте винты - это может повредить контактные площадки внутри механизма;
• Если планируете установку в кухне или туалете - выберите модель с IP44 или выше;
• При замене старого выключателя - убедитесь, что новый точно такой же по типу (двухполюсный, с подсветкой);
• Для удобства монтажа можно заранее подготовить провода - зачистите концы на 8–10 мм и согните в виде крючка.
