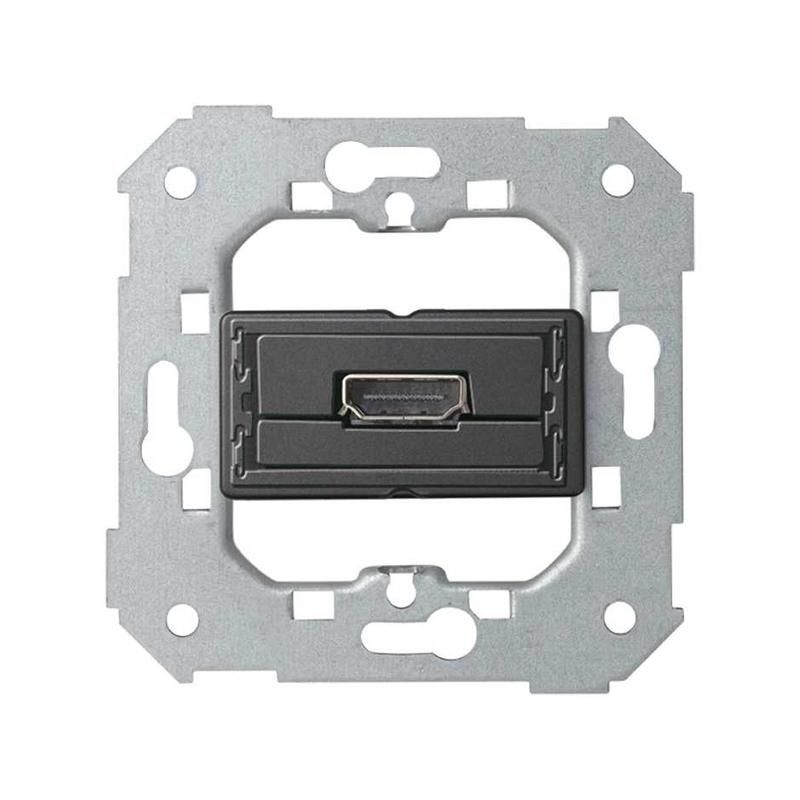

Коннектор HDMI v 1.4 мама Simon82 Detail 7501094-039

Коннектор HDMI v 1.4, мама от Simon с артикулом 7501094-039 — это скрытая розетка для надёжного подключения устройств через HDMI-кабель. Подходит для установки в стеновые ниши, панели управления и мебельные модули, где важна компактность и чистый внешний вид.

Назначение и область применения

Коннектор HDMI v 1.4, мама предназначен для фиксированной установки в стены, панели или корпуса оборудования. Он позволяет подключить источник видео-сигнала (например, проектор, телевизор, медиаплеер) к другому устройству через HDMI-кабель без необходимости вытягивать кабель из-за стены. Применяется там, где требуется эстетичное и безопасное решение: домашние кинотеатры, офисные зоны, системы умного дома, интерактивные панели.

Технические характеристики

• Тип изделия: розетка (внутренняя, скрытая)
• Тип соединителя: HDMI версии 1.4 — поддерживает разрешение до 4K@30 Гц, аудио, Ethernet-канал и 3D-форматы
• Номинальное напряжение: 5 В — соответствует питанию HDMI-устройств, не предназначена для высоковольтных цепей
• Степень защиты: IP20 — защищает от контакта с пальцами и крупными предметами, не защищена от воды и пыли
• Способ монтажа: скрытый — устанавливается внутрь стены или панели, лицевая часть выступает на уровне поверхности
• Тип крепления: защелка — обеспечивает плотную фиксацию в монтажной коробке без дополнительных винтов
• Материал: термопласт — устойчив к перегреву, не проводит ток, легко формуется
• Цвет: черный — сочетается с большинством интерьеров и панелями
• Количество постов: 1 — один входной порт на единицу
• Тип серии: рамочная — совместима с рамками стандартных скрытых розеток

Совместимость и монтаж

Коннектор HDMI v 1.4, мама 7501094-039 совместим с любыми HDMI-кабелями стандарта 1.4 и выше. Для монтажа необходима стандартная монтажная коробка глубиной не менее 40 мм. Кабель заводится сзади, затем розетка вставляется в коробку и фиксируется защелкой. Убедитесь, что посадочное отверстие имеет размер, подходящий для рамочной серии Simon — иначе возможен люфт или невозможность установки. Не используйте кабели с жесткими штекерами — они могут повредить контактную группу при частом подключении.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных устройств. Напряжение 5 В исключает риск поражения током. IP20 гарантирует безопасность в сухих помещениях, но не допускает использование в ванных комнатах, на улице или в местах с повышенной влажностью. Материал термопласт не поддерживает горение и не выделяет токсичных веществ при нормальной температуре работы.

Преимущества

• Скрытое исполнение — не нарушает дизайн интерьера
• Фиксация защелкой — быстрый и надёжный монтаж без инструментов
• Поддержка HDMI 1.4 — достаточна для Full HD, 4K и передачи аудио
• Универсальная рамочная форма — можно заменить обычную розетку на этот коннектор в существующей системе
• Чёрный цвет — маскирует следы эксплуатации и хорошо сочетается с современной техникой

Ограничения применения

• Не подходит для открытой установки — отсутствует защита от пыли и влаги (IP20)
• Не рассчитан на частые подключения/отключения — предназначен для постоянного подключения, как встроенный элемент
• Не работает с HDMI 2.1 — не поддерживает 8K, 120 Гц, eARC и другие функции новой версии
• Только одна розетка — нельзя использовать как распределитель или переходник
• Не совместим с активными HDMI-кабелями с собственным питанием — может возникнуть конфликт питания

Примеры использования

• Установлен в стене рядом с телевизором — кабель от Blu-ray проигрывателя прячется внутри стены
• Встроен в мебельную панель в conference-room — позволяет подключить ноутбук к проектору без лишних проводов
• Интегрирован в систему “умный дом” — используется для автоматического переключения видеосигналов между источниками
• Установлен в барной стойке — для подключения игровых приставок или медиаплееров

Практические советы

• Перед монтажом проверьте длину HDMI-кабеля — он должен свободно доходить до розетки без натяжения
• Избегайте прокладки HDMI-кабеля параллельно силовым проводам — это снижает помехи и сохраняет качество сигнала
• Если планируете часто менять устройства, выбирайте кабель с гибким штекером — жёсткий может сломать контакты в розетке
• Не закручивайте саморезы слишком сильно при установке рамки — это может деформировать пластиковую основу розетки
• Артикул 7501094-039 — это именно розетка-коннектор; не путайте с аналогичными изделиями других серий, которые могут иметь другой тип крепления
