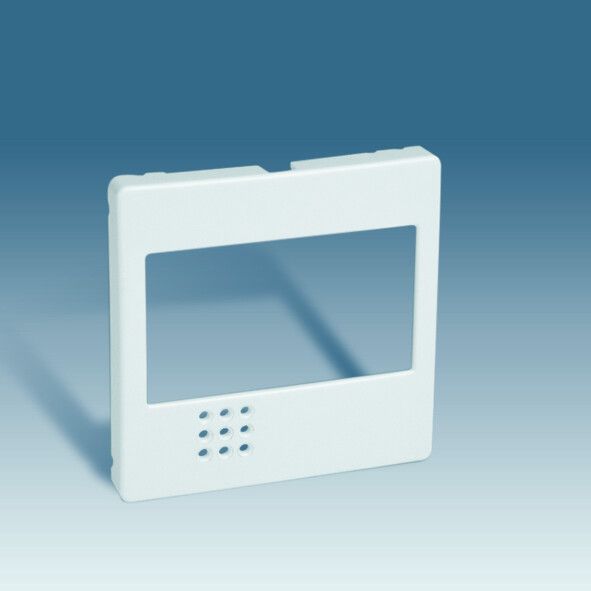

Накладка на 75355-, 75356-, 75357-, 75358-39, S82,82N, графит - 82080-38 Simon

Накладка для электроустановочных устройств Simon 82, S82, S82N, 82 Detail, графит - это декоративная рамка с центральной платой для установки на одно постовое устройство, например, таймер с дистанционным управлением. Артикул 82080-38 обеспечивает совместимость с сериями Simon 82 и соответствует требованиям IP20 для внутреннего монтажа.

Назначение и область применения

Накладка для электроустановочных устройств Simon 82 предназначена для маскировки и эстетичного оформления установленных внутри стен электроустановочных изделий - например, таймеров, выключателей или реле. Подходит для помещений жилых, офисных и административных зданий. Используется там, где требуется скрытый монтаж и единый стиль отделки.

Технические характеристики

• Тип изделия: накладка для электроустановочных устройств (ЭУИ)
• Количество постов: 1
• Материал: пластик
• Цвет: серый (графит), матовая поверхность
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Тип крепления: безвинтовое зажимное - фиксируется за счет упругих защелок на корпусе устройства
• Тип серии: рамочная - совместима с другими элементами серии Simon 82
• Контрольное окошко: да - позволяет видеть состояние индикатора или экрана встроенного устройства
• Символы/индикация: без надписей - чистая поверхность, без печати
• Защитное покрытие: декоративное - повышает износостойкость и внешний вид
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Накладка 82080-38 совместима со всеми устройствами серии Simon 82, S82, S82N и 82 Detail, имеющими стандартную посадочную форму под одну кнопку. Монтаж осуществляется после установки самого устройства (например, таймера артикул 75350-69) в штробу. Безвинтовое зажимное крепление позволяет легко зафиксировать накладку - достаточно плотно прижать её к стене до щелчка. Для демонтажа - осторожно оттянуть край защелки от корпуса.

Безопасность и стандарты

Накладка выполнена из самозатухающего пластика и соответствует нормам безопасности для внутренней установки. Степень защиты IP20 исключает возможность случайного контакта с токоведущими частями, однако не защищает от попадания влаги - применение в сырых помещениях (ванна, бассейн, улица) запрещено.

Преимущества

• Гладкая матовая поверхность снижает блики и хорошо сочетается с современной интерьерной палитрой
• Безвинтовое крепление ускоряет установку и исключает риск потери крепежа
• Контрольное окошко сохраняет функциональность индикаторов без необходимости врезки дополнительных отверстий
• Единая система с другими элементами серии Simon 82 - можно комбинировать с выключателями, розетками и таймерами одного дизайна

Ограничения применения

• Не предназначен для открытого монтажа - требует подготовленной ниши в стене
• IP20 не допускает использование во влажных средах - нельзя устанавливать в ванных комнатах, на кухне рядом с мойкой, в подвале без сушки воздуха
• Подходит только для однопостовых устройств - не используется для двойных или тройных модулей
• Не совместим с устройствами других серий (например, Simon 90 или 100) из-за отличий в габаритах крепления

Примеры использования

• Таймер с дистанционным управлением (арт. 75350-69) в спальне - для автоматического отключения света через заданное время
• Реле времени в системе освещения коридора многоквартирного дома
• Управляемые розетки в офисном пространстве для экономии энергии ночью

Практические советы

• Перед установкой проверьте глубину штробы - она должна позволить полностью утопить механизм, чтобы накладка легла ровно без перекоса
• При использовании с таймером 75350-69 учтите, что контрольное окошко расположено точно над индикатором - не используйте другие модели, где индикатор смещен
• Не применяйте силовые инструменты при монтаже - безвинтовое крепление рассчитано на мягкое давление руками
• При замене старой накладки удалите остатки клея или раствора с поверхности стены - они могут помешать правильному прилеганию
