Верхняя крышка для уст миниколонн K45 на соед.цоколь алюминий | ALKA02-8 Simon Connect

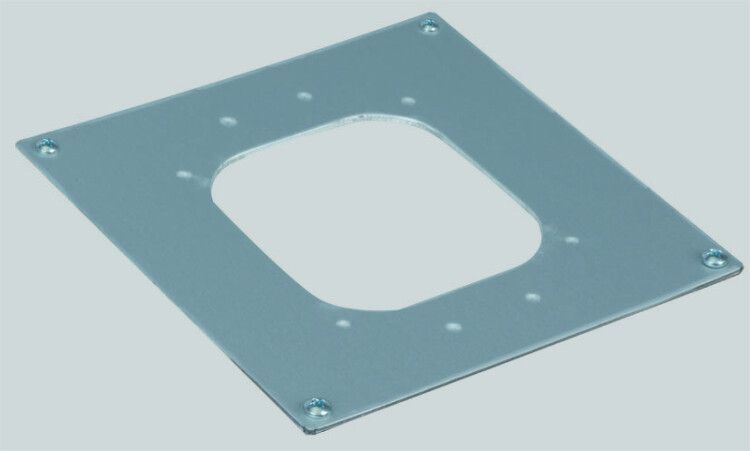

Накладка-адаптер для установки миниколонн K45 на цоколи КТА8 и др., алюминий от бренда Simon (артикул alka02-8) позволяет безопасно и надёжно монтировать миниколонны K45 на существующие цоколи типа КТА8, обеспечивая совместимость между разными сериями оборудования.

Назначение и область применения

Накладка-адаптер для установки миниколонн K45 на цоколи КТА8 и др., алюминий используется для перехода от старых цоколей типа КТА8 к современным миниколоннам K45. Применяется там, где требуется замена или модернизация электроустановочных изделий без демонтажа базовой коробки. Подходит для открытой проводки в помещениях с умеренной влажностью и температурным режимом, соответствующим климатическому исполнению УХЛ3.

Технические характеристики

• Материал: алюминий (необработанная поверхность)
• Тип крепления: винтовое
• Монтажная высота: 3 мм - минимальная толщина, не создаёт выступающих элементов
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначена для влаги
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (соответствует механическим нагрузкам в бытовых и офисных условиях)
• Расположение при монтаже: горизонтальное
• Климатическое исполнение: УХЛ3 - работает при температурах от −25C до +40C и относительной влажности до 95%
• Нормативный документ: ТУ 3464-001-77313241-08
• Количество постов: 1
• Подходит для напольной коробки: да
• Способ монтажа: открытый

Совместимость и монтаж

Накладка-адаптер для установки миниколонн K45 на цоколи КТА8 и др., алюминий совместима с цоколями КТА8 и аналогичными по габаритам и расположению крепёжных отверстий. Монтируется на уже установленную напольную коробку с помощью винтов через четыре точки фиксации. После установки адаптера сверху крепится сама миниколонна K45. Не требует специальных инструментов - достаточно отвёртки и стандартного набора крепёжа.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает контакт с токоведущими частями, но не защищает от влаги - применение допускается только во внутренних помещениях. Ударопрочность IK08 гарантирует устойчивость к случайным ударам, что важно в местах с повышенной проходимостью.

Преимущества

• Экономит время и средства: не нужен демонтаж старой коробки
• Обеспечивает жёсткую и плоскую опору для миниколонны K45
• Высокая механическая прочность благодаря материалу и классу IK08
• Простая установка - не требует доработки основания
• Сохраняет эстетичный вид за счёт компактной формы и низкой высоты (3 мм)

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях из-за IP20
• Не совместим с цоколями других типов, кроме КТА8 и аналогичных по габаритам
• Не предназначен для скрытой проводки - только открытый монтаж
• Необработанная поверхность не имеет антикоррозийного покрытия - возможна окисляемость при длительном воздействии воздуха с высокой влажностью

Примеры использования

• Замена устаревших светильников на миниколонны K45 в офисах после капитального ремонта
• Модернизация систем управления в производственных цехах с сохранением существующих коробок
• Установка новых кнопок или переключателей в зонах обслуживания оборудования, где невозможно менять основание

Практические советы

• Перед монтажом проверьте соответствие размеров крепёжных отверстий на вашем цоколе КТА8 и адаптере - расстояние между отверстиями должно совпадать
• Используйте только рекомендованные винты подходящего диаметра и длины - слишком длинные могут задеть провода внутри коробки
• Если адаптер будет использоваться в помещении с высокой влажностью, рассмотрите возможность нанесения прозрачного антикоррозийного состава на поверхность
• Не используйте этот адаптер как самостоятельное устройство - он служит только переходником между цоколем и миниколонной K45
• При сборке следите, чтобы адаптер плотно прилегал к поверхности - щель более 0,5 мм может вызвать люфт и снижение надёжности крепления
