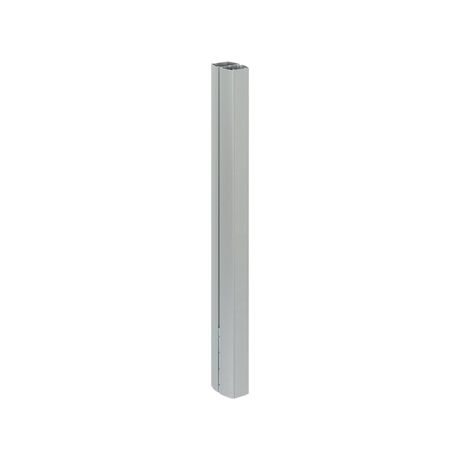

Удлинитель колонны Simon Connect ALK7200 1м алюм. ALK72P10-8

Удлинитель для электромонтажной колонны Simon Connect ALK7200, 1 м, алюминий - это металлический элемент для наращивания высоты электромонтажной колонны, обеспечивающий удобный доступ к устройствам управления и распределению кабелей в промышленных и коммерческих системах. Алюминиевый корпус с анодированным покрытием обеспечивает прочность и устойчивость к коррозии, а сквозной профиль позволяет легко прокладывать провода через всю длину.

Назначение и область применения

Удлинитель для электромонтажной колонны Simon Connect ALK7200, 1 м, алюминий предназначен для увеличения вертикальной высоты электромонтажной колонны при необходимости размещения оборудования выше уровня пола или потолка. Подходит для установки в цехах, на производственных линиях, в распределительных щитах и других местах, где требуется модульная система крепления автоматики, выключателей, контакторов или кабельных каналов. Применяется исключительно в составе системы Simon Connect.

Технические характеристики

• Длина: 1000 мм (1 метр)
• Материал корпуса и колонны: алюминий
• Поверхность: анодированное покрытие - защищает от коррозии и механических повреждений
• Цвет: светло-серый
• Тип крепления: винтовой - фиксируется болтами к основной колонне или другому удлинителю
• Сквозной профиль: да - позволяет протягивать кабели и шины через всю длину без демонтажа
• Ввод кабеля: снизу - удобен для организации вертикальной трассировки
• Исполнение: пустотелое - внутреннее пространство используется для прокладки проводов
• Состав: свободен от галогенов - безопасен при возгорании, соответствует экологическим нормам
• Возможность напольного монтажа: да - может использоваться как самостоятельная стойка на полу при наличии базового крепления

Совместимость и монтаж

Удлинитель для электромонтажной колонны Simon Connect ALK7200, 1 м, алюминий совместим только с другими компонентами серии Simon Connect. Для соединения с основной колонной или другим удлинителем используются винты, предусмотренные в комплекте. Монтаж выполняется путём надевания удлинителя сверху на нижний элемент и затяжки крепёжных болтов. Учитывайте посадочные размеры - профиль рассчитан на точную посадку без зазоров. Напольный монтаж возможен только при использовании с базовым кронштейном или опорным элементом.

Преимущества

• Легкий вес благодаря алюминиевому корпусу - снижает нагрузку на конструкцию
• Анодированное покрытие - долговечное, не требует окраски, устойчиво к химическому воздействию
• Сквозной профиль - ускоряет прокладку кабелей, исключает необходимость перфорации
• Экологичность - материал не содержит галогенов, что важно для помещений с повышенными требованиями к безопасности
• Стандартная длина - идеально подходит для типовых решений, не требует подрезки

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP, не рассчитана на атмосферные осадки
• Работает только в составе системы Simon Connect - несовместима с аналогами других брендов
• Не является несущей конструкцией - не рекомендуется использовать для тяжелых нагрузок, кроме собственного веса и кабелей
• Не допускается использование в средах с постоянным воздействием агрессивных химических веществ

Примеры использования

• Настройка высоты распределительного щита в цеху с изменённой планировкой
• Добавление места для установки кнопочных постов на конвейере, когда оборудование расположено выше уровня оператора
• Обустройство вертикальной трассы для кабелей между этажами в многоуровневых системах автоматизации
• Замена старой стойки на новую, более длинную, без замены всей системы

Практические советы

• Перед монтажом проверьте, чтобы все кабели были подготовлены и имели достаточную длину для прохода через весь удлинитель
• При многократном соединении нескольких удлинителей следите за вертикальностью - используйте уровень
• Не перегружайте внутреннее пространство - максимальное количество кабелей зависит от их диаметра; избыток может затруднить закрывание крышек
• При напольном монтаже обязательно используйте базовый крепёж - сам по себе удлинитель не удерживается на полу
• Для обслуживания достаточно открутить два винта - не нужно полностью разбирать систему
