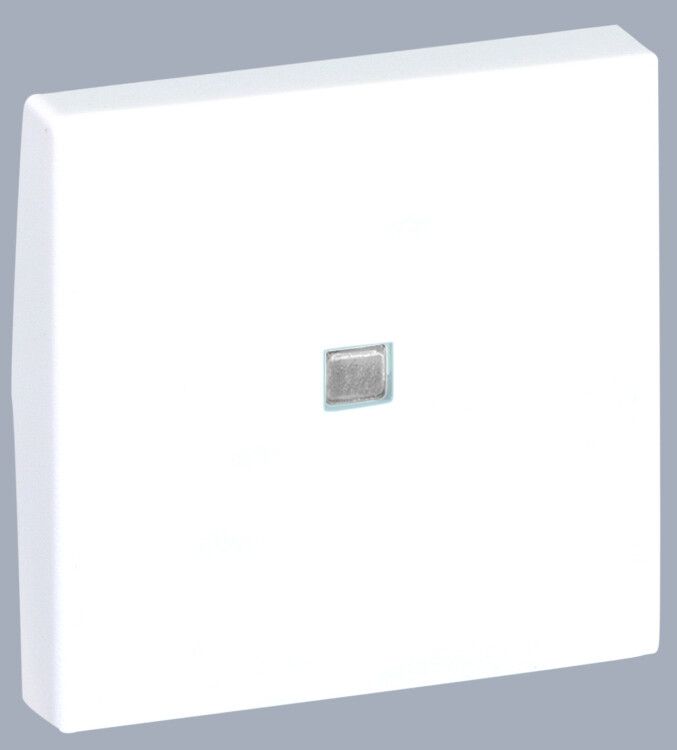

Клавиша с индикатором для выкл. К304 45х45мм бел. Simon Connect K114-9

Клавиша с индикатором для выключателя К304 45х45мм, белая от бренда Simon - это элемент управления с встроенной индикацией, предназначенный для установки на открытые коммутационные устройства. Артикул k114-9 обеспечивает наглядную визуализацию состояния аппарата, что особенно важно в условиях слабой освещённости.

Назначение и область применения

Клавиша с индикатором для выключателя К304 45х45мм, белая используется в качестве накладной детали на однонаправленные выключатели и нажимные кнопки. Она позволяет пользователю видеть, находится ли устройство во включенном состоянии благодаря встроеному светодиодному индикатору. Подходит для бытовых и промышленных систем управления светом, оборудованием на станках, шкафах автоматизации и распределительных щитах с открытым способом монтажа.

Технические характеристики

• Размеры: 45×45 мм - совпадает со стандартными габаритами клавиш серии K304
• Исполнение: одинарная перекидная - управляет одним контактом, переключает цепь между двумя положениями
• Индикация: да - встроена LED-индикация, активируется при замыкании цепи через нагрузку
• Контрольное окошко: да - прозрачная зона для просмотра состояния индикатора
• Материал: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет: белый - соответствует классическому дизайну электроустановочных изделий
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, не предполагает защиту от воды
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и влажности до 80%
• Способ монтажа: открытый - устанавливается поверх корпуса выключателя, не требует внутренней фиксации
• Количество постов: 1 - работает с однополюсным коммутирующим механизмом
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Клавиша с индикатором для выключателя К304 45х45мм, белая совместима исключительно с выключателями и кнопками серии K304 от Simon. Монтировать её можно только после установки основного механизма. Для монтажа требуется отвертка: клавиша фиксируется на защёлках корпуса. Перед установкой проверьте соответствие формы и размеров посадочного места - отличие даже на 0,5 мм может вызвать деформацию или плохую фиксацию. Индикатор работает только при наличии рабочего напряжения в цепи - он не питается автономно.

Безопасность и стандарты

Клавиша выполнена из самозатухающего пластика и соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 гарантирует безопасность при использовании внутри помещений, где нет риска попадания жидкости. Применение вне закрытых шкафов или в сырых помещениях запрещено - риск поражения током возрастает.

Преимущества

• Чёткая визуальная индикация - легко определить состояние оборудования в темноте
• Простая замена - не нужна переделка проводки, достаточно снять старую клавишу и надеть новую
• Высокая долговечность материала - пластик не трескается при нормальных условиях эксплуатации
• Эргономичная форма - удобно нажимать, не требует усилий

Ограничения применения

• Не влажных средах - IP20 не допускает контакт с водой
• Подходит только для постоянного тока до 250 В переменного и 24–48 В постоянного - не использовать в высоковольтных сетях
• Не совместима с другими сериями - нельзя устанавливать вместо клавиш K204, K404 и аналогов других брендов
• Индикатор не работает без нагрузки - если цепь оборвана или подключена к маломощному устройству (например, светодиодной ленте без драйвера), индикация может не включаться

Примеры использования

• Замена поврежденной клавиши на выключателе в жилом доме
• Обновление внешнего вида шкафа управления станком в цеху
• Добавление индикации в распределительный щит на объекте с несколькими группами освещения
• Аварийное восстановление системы управления в офисе после выхода из строя оригинальной клавиши

Практические советы

• Перед заменой обязательно отключите питание - даже при отключенном выключателе возможен потенциал на контактах
• Проверьте, чтобы индикатор работал именно при включении - некоторые модели имеют обратную логику; если индикация горит постоянно, возможно, неверно подключены провода
• При сборке не используйте силу - если клавиша плохо садится, скорее всего, есть грязь или деформация посадочного места
• Для длительной работы рекомендовано применять с нагрузкой минимум 5 Вт - слишком малая мощность снижает срок службы индикатора
• Храните в сухом месте - повышенная влажность может спровоцировать помутнение контрольного окошка
