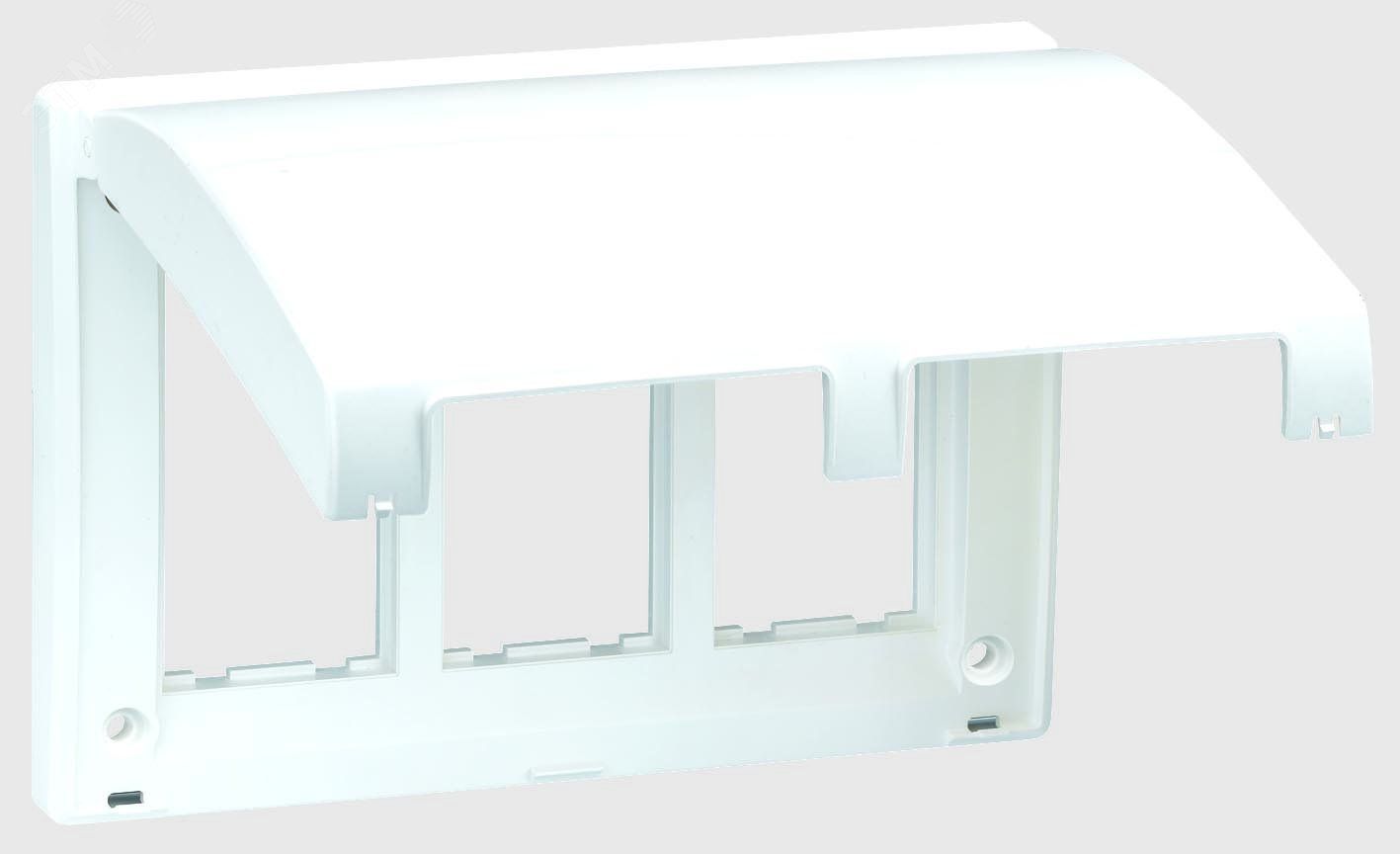

Рамка 3мод. Simon Connect Cima Pro с крышкой бел. SBMT302-9

Рамка на 3 S-модуля с крышкой для монтажной коробки SBM250, CIMA, белая - компонент для организации внутренней проводки в распределительных коробках. Разработана совместно с брендом Simon, артикул sbmt302-9, обеспечивает надёжную фиксацию трёх модулей и защищает контакты от случайного прикосновения.

Назначение и область применения

Рамка на 3 S-модуля с крышкой предназначена для установки внутри монтажной коробки SBM250 от Simon. Используется для сборки коммуникационных, автоматизации и бытовых систем: управление освещением, розетки, терморегуляторы, интеркомы. Подходит для жилых домов, офисов, общественных зданий. Крышка предотвращает доступ к токоведущим частям после монтажа.

Технические характеристики

• Количество модулей: 3 - позволяет установить три стандартных S-модуля (например, выключателя, розетки, датчика)
• Цвет: белый - сочетается с большинством интерьеров, матовая отделка снижает блики
• Материал: термопласт - устойчив к механическим нагрузкам, не горит, не выделяет токсины при перегреве
• Степень защиты: IP20 - защита от прикосновений пальцами, не защищена от воды и пыли; применяется только во внутренних помещениях
• Оrientация: горизонтальная - соответствует стандартному расположению модулей в коробке SBM250
• Состав: без галогенов - безопасна при возгорании, не образует едких паров
• Прозрачность: да - позволяет видеть положение модулей и состояние кабелей через крышку
• Крепление: безвинтовое зажимное - фиксация осуществляется за счёт пружинных захватов, не требует инструментов

Совместимость и монтаж

Рамка sbmt302-9 совместима исключительно с монтажными коробками Simon SBM250. Устанавливается в них до монтажа самих модулей. Монтаж выполняется в два этапа:

1. Закрепите рамку в коробке SBM250 - она фиксируется зажимами, слышится характерный щелчок
2. Установите S-модули в рамку - они вставляются до упора, фиксируются собственным механизмом

Крышка легко открывается и закрывается без инструментов - для обслуживания или замены модулей достаточно потянуть её за край.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего монтажа. Отсутствие галогенов делает его экологичным и безопасным при возможном нагреве. IP20 гарантирует защиту от прямого контакта с токоведущими элементами, но не допускает использование в сырых или пыльных средах.

Преимущества

• Быстрый монтаж - безвинтовое крепление экономит время при установке
• Визуальный контроль - прозрачная крышка позволяет проверить состояние модулей без вскрытия
• Эргономичная форма - удобно располагается в стандартной коробке SBM250, не выступает за плоскость стены
• Устойчивость к деформации - термопласт сохраняет форму даже при температурных колебаниях

Ограничения применения

• Не используется вне помещений - IP20 не защищает от влаги и пыли
• Подходит только для коробок SBM250 - несовместима с другими типами корпусов
• Не рекомендуется для высоких нагрузок свыше 16 А - рассчитана на стандартные бытовые модули
• Не подлежит ремонту - при повреждении требуется замена всей рамки

Примеры использования

• Управление светом: три выключателя - вход, кухня, спальня
• Автоматизация: датчик движения + розетка + кнопка управления шторами
• Интерфейс дома: телефонная розетка + Ethernet + розетка USB

Практические советы

• Перед монтажом убедитесь, что коробка SBM250 имеет правильную глубину - рамка не должна торчать из стены
• Проверьте, чтобы все кабели были правильно заправлены - перегнутые провода могут мешать закрытию крышки
• Не используйте силу при установке модулей - они должны входить свободно; если есть сопротивление - проверьте соответствие формата
• При необходимости замены одного модуля - не снимайте всю рамку, просто откройте крышку и замените нужный элемент
