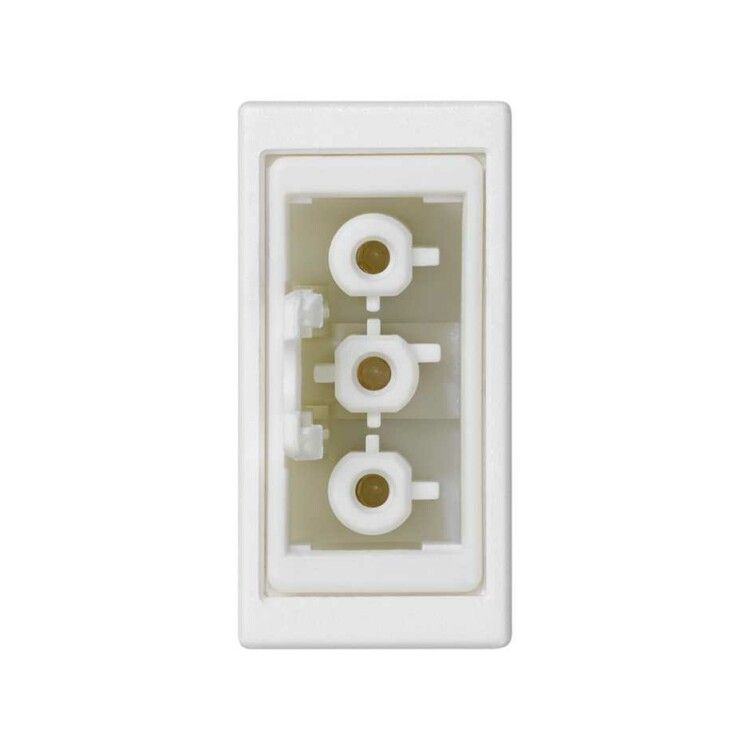

Плата с разъемом быстрого подключения "мама" 3 контакта 225х45мм бел. Simon Connect K121B-9

Коннектор гнездовой «мама» 3-х проводной Simon K121B-9 — компактный разъём быстрого подключения для надёжного соединения трёхпроводных цепей в автоматизированных системах. Подходит для монтажа на щитах, станках и устройствах с ограниченным пространством.

Назначение и область применения

Коннектор Simon K121B-9 предназначен для создания временного или постоянного электрического соединения между кабелями и оборудованием. Его используют там, где требуется частое подключение/отключение — например, при обслуживании оборудования, тестировании цепей или сборке модульных узлов. Применяется в промышленной автоматике, на конвейерах, в системах управления, в устройствах с питанием до 250 В переменного тока.

Технические характеристики

• Тип разъёма: гнездовой («мама»)
• Количество контактов: 3
• Форм-фактор: прямоугольный, размер 22,5×45 мм
• Цвет корпуса: белый
• Тип подключения: быстрое защёлкивающееся соединение
• Материал корпуса: термостойкий пластик (СБСП)

Совместимость и монтаж

Разъём совместим с соответствующими штыревыми («папа») разъёмами того же типа и размера. Для установки используется стандартная посадочная площадка 22,5×45 мм — он фиксируется на DIN-рейке или панели через встроенные крепления. Кабель подключается путём вставки жил в контактные гнёзда; зажим осуществляется механически — без инструментов. Убедитесь, что сечение провода соответствует допустимому для данного контакта — обычно 0,5–2,5 мм².

Преимущества

• Быстрая замена и диагностика — достаточно потянуть за рычаг защёлки, чтобы отсоединить разъём без отвертки.
• Устойчивость к вибрациям благодаря плотному защёлкивающемуся механизму.
• Чёткая цветовая идентификация — белый корпус легко отличить от других типов разъёмов на щите.
• Высокая долговечность корпуса из СБСП — материал выдерживает температурные колебания и механические нагрузки.

Ограничения применения

• Не предназначены для работы во взрывоопасных средах — отсутствует взрывозащита.
• Не рекомендован для постоянного погружения в жидкости или высокой влажности — степень защиты IP не указана, значит, она не обеспечивается.
• Не совместим с разъёмами других серий или брендов даже при одинаковых габаритах — контакты могут иметь другую форму или силу зажима.

Примеры использования

• Подключение датчиков давления к контроллеру на производственной линии.
• Замена повреждённого блока питания в станке с ЧПУ — разъём позволяет быстро переставить устройство без перепайки.
• Использование в испытательных стендах для быстрой смены тестовых цепей.

Практические советы

• Перед первым использованием проверьте, свободно ли защёлкивается разъём — если механизм заклинивает, не используйте насильственные действия.
• Обязательно отключите питание перед подключением или отключением разъёма — даже при малых токах возможна искра.
• При групповом применении нескольких таких разъёмов пометьте каждый номером или меткой — это ускоряет поиск неисправностей.
• Не забудьте проверить соответствие полярности при подключении — хотя контакты не имеют маркировки, порядок проводов должен соблюдаться согласно схеме.
