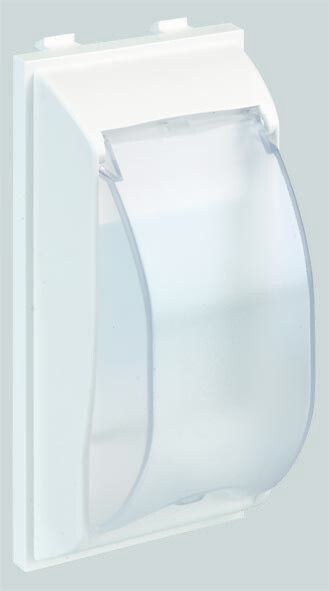

Плата с крышкой для автомата формата DIN CIMA-модуль 33х52х108мм Simon Connect графит SMN-14

Плата с крышкой для автомата формата DIN CIMA-модуль 33х52х108 мм, графит от бренда Simon (артикул smn-14) - это защитная крышка для однопостового автоматического выключателя, установленного на Din-рейке. Она обеспечивает физическую изоляцию контактов и предотвращает случайное прикосновение к токоведущим частям. Подходит для сборки распределительных щитов в условиях умеренного и холодного климата.

Назначение и область применения

Плата с крышкой для автомата формата DIN CIMA-модуль 33х52х108 мм, графит предназначена для установки поверх однополюсного автоматического выключателя, закрывая его верхнюю часть. Используется в электрощитах для повышения безопасности персонала и защиты от внешних воздействий. Применяется в бытовых, коммерческих и промышленных объектах - например, в щитах жилых домов, офисов, цехах с малой мощностью оборудования.

Технические характеристики

• Формат модуля: 33×52×108 мм - соответствует стандартным габаритам однопостовых автоматов формата CIMA
• Количество постов: 1 - рассчитана на один автоматический выключатель
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Материал: пластик - устойчив к механическим нагрузкам, не проводит ток
• Цвет: серый (графит) - совместим с большинством корпусов щитов и компонентов Simon
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и относительной влажности до 95%
• Тип изделия: аксессуар - не является самостоятельным устройством, требует наличия автомата
• Способ монтажа: открытый - устанавливается сверху на уже смонтированный автомат
• Наличие крышки: да - полностью закрывает контактную группу
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Плата с крышкой для автомата формата DIN CIMA-модуль 33х52х108 мм, графит совместима только с автоматическими выключателями, имеющими точно такие же габариты (33×52×108 мм) и формат CIMA. Монтаж выполняется после установки автомата на Din-рейку: крышка просто надевается сверху, фиксируясь за счет точечных зацепов. Не требуется инструмент - достаточно рук. Убедитесь, что автомат не выступает выше рамки платы - иначе крышка не закроется плотно.

Безопасность и стандарты

Степень защиты IP20 исключает доступ к токоведущим частям пальцем или инструментом более 12 мм, что соответствует требованиям ГОСТ Р 50030.2. Это снижает риск поражения электрическим током при обслуживании щита. Крышка не заменяет основную защиту автомата - она лишь препятствует случайному касанию. Нормативный документ ТУ 3464-001-77313241-08 гарантирует соответствие внутренним стандартам Simon.

Преимущества

• Закрывает опасные части автомата - безопаснее для детей и обслуживающего персонала
• Не требует демонтажа автомата для установки - удобна при доработке готовых щитов
• Эстетично смотрится в составе шкафа - цвет и форма гармонируют с другими элементами Simon
• Выдерживает рабочую температуру до +40C - подходит для помещений без кондиционирования

Ограничения применения

• Не применяется в помещениях с высокой запылённостью или влажностью - IP20 не защищает от пыли и влаги
• Не подходит для автоматов других форматов (например, ABB, Schneider, Legrand) - габариты отличаются
• Не предназначен для установки на автоматы с выступающими рычагами или кнопками - может мешать управлению
• Не используется в качестве герметичной крышки - нельзя применять на улице, в сырых цехах или на открытом воздухе

Примеры использования

• Щитовая в квартире: крышка устанавливается на автомат питания розеток в этажном щите
• Производственный участок: защита автомата, контролирующего освещение в кладовой
• Распределительный щит в офисе: использование для завершения эстетики сборки при наличии нескольких однополюсных автоматов

Практические советы

• Перед установкой проверьте, чтобы автомат был правильно зафиксирован на Din-рейке - иначе крышка будет болтаться
• Не используйте силу при надевании - если крышка не ложится легко, возможно, автомат имеет деформацию или нестандартные размеры
• Для щитов с множеством автоматов рекомендуется использовать одну модель крышек (например, эту) для единообразия и удобства обслуживания
• При ремонте щита - снимайте крышку перед работой, даже если автомат отключен: это исключает риск случайного включения
