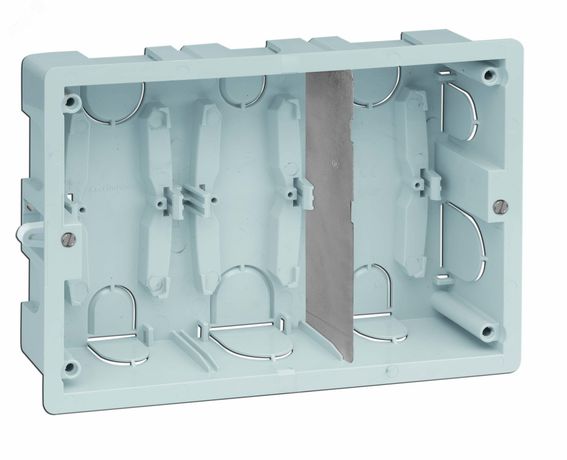

Коробка монтажная для рамок SBM202; SBMT202-... Simon Connect SBM250

Монтажная коробка Simon sbm250 предназначена для скрытой установки в стену двух S-модулей - например, выключателей или розеток из серий SBM202 и SBMT202. Коробка обеспечивает надёжную фиксацию и защищает внутреннюю проводку, сохраняя эстетичный вид отделки.

Назначение и область применения

Монтажная коробка Simon sbm250 используется для установки электроустановочных изделий в стены из бетона, кирпича или гипсокартона. Подходит для компактного монтажа двух модулей одновременно - например, двойной розетки, пары выключателей или комбинации выключатель + розетка. Применяется в жилых, офисных и общественных зданиях там, где важна чистота линии отделки и отсутствие внешних элементов.

Технические характеристики

• Количество постов: 1 (внутри - два отсека для S-модулей)
• Глубина монтажа: 48 мм - позволяет уместить стандартные механизмы без перегрузки по объему
• Материал: термопласт - устойчив к механическим нагрузкам, не горит, не деформируется при нормальных температурах
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды или пыли
• Количество входов: 8 - восемь кабельных вводов для подключения проводов сзади
• Количество встроенных устройств: до 4 - можно установить два двойных модуля (например, две двойные розетки)
• Форма: прямоугольная - совпадает с габаритами стандартных рамок SBM202/SBMT202
• Цвет: серый - соответствует цветовой гамме корпусов Simon
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и влажности до 90%

Совместимость и монтаж

Монтажная коробка Simon sbm250 совместима исключительно с рамками SBM202 и SBMT202. Для других типов рамок (например, от Schneider или Legrand) она не подходит.

Монтаж выполняется встраиваемым способом:

• Вырезается ниша в стене глубиной не менее 48 мм
• Коробка фиксируется в нише с помощью распорных лапок или винтов (по желанию)
• Провода заводятся через задние вводы - все 8 отверстий позволяют организовать подключение нескольких групп кабелей
• Рамки SBM202/SBMT202 вставляются в переднюю часть коробки и закрепляются винтами

Не рекомендуется использовать коробку в тонких перегородках толщиной меньше 80 мм - может не хватить места для кабеля и фиксации.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3464-001-77313241-08. Степень защиты IP20 гарантирует безопасность от случайного контакта с токоведущими частями, но не заменяет необходимость соблюдения правил электромонтажа. Материал термопласт не распространяет горение и не выделяет токсичных веществ при нагреве до рабочих температур.

Преимущества

• Одинаковая глубина всех вводов - равномерное распределение нагрузки на провода
• 8 вводов сзади - удобство при сложных схемах с несколькими источниками питания
• Жесткая конструкция - не прогибается при затяжке рамок, не деформируется при штукатурке
• Совместимость с оригинальными рамками Simon - точная посадка без люфтов

Ограничения применения

• Не предназначен для открытой установки - только скрытый монтаж
• IP20 - нельзя применять во влажных помещениях (ванная, баня, подвал без теплоизоляции)
• Не поддерживает модули шире 45 мм - максимальная ширина одного S-модуля - 45 мм
• Не совместима с механизмами других брендов, даже если они кажутся аналогичными

Примеры использования

• Два выключателя света в спальне - один на основной свет, второй на ночник
• Две розетки в кухне рядом с рабочей зоной
• Комбинированная пара: выключатель + розетка возле кровати
• Подключение системы “умный дом” - два S-модуля управления освещением и вентиляцией

Практические советы

• Перед монтажом проверьте, что глубина ниши - минимум 48 мм; если меньше - используйте углубленную коробку или увеличьте нишу
• Заводите кабели в вводы до установки рамок - так проще избежать перегиба проводов внутри
• Не перегружайте коробку более чем четырьмя устройствами - даже если есть место, это нарушает требования безопасности
• При штукатурке используйте малярную сетку вокруг коробки - предотвратит трещины в покрытии
• Если планируете менять оборудование в будущем - оставьте запас провода (минимум 15 см от входа)
