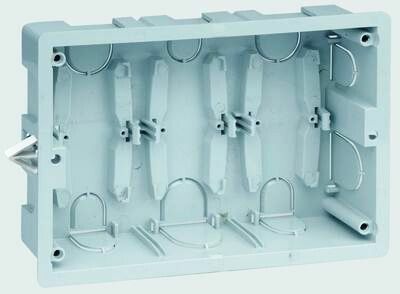

Монтажная коробка на 3 S-модуля Сима Про, скрытый монтаж - SBM350 Simon

Монтажная коробка на 3 S-модуля, скрытый монтаж, серия Simon Connect, модели SBM302, SBMT302 - это компактный элемент для установки модульных устройств в стене, обеспечивающий организованную и безопасную сборку автоматики, реле и других компонентов. Коробка совместима с продуктами серии Simon Connect и предназначена для постоянной встроенной установки.

Назначение и область применения

Эта монтажная коробка используется для фиксации до трёх S-модулей (например, реле, таймеров, интерфейсов) внутри стены. Подходит для систем управления освещением, климатом, домашней автоматизацией и промышленного контроля. Устанавливается в штробу или подготовленное углубление в бетоне, кирпиче или гипсокартоне. Применяется там, где важна эстетика - без внешних выступающих элементов.

Технические характеристики

• Тип: монтажная коробка для встраиваемой установки
• Глубина: 48 мм - позволяет уместить большинство стандартных S-модулей без перегрузки
• Материал: термопласт - прочный, не горючий, устойчив к механическим нагрузкам
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды
• Форма: прямоугольная - оптимальна для стандартных ниш и распределительных щитов
• Цвет: серый - сочетается с большинством интерьеров и корпусами оборудования
• Количество входов: 10 - для прокладки кабелей сзади
• Количество устройств: до 6 - можно установить три S-модуля по два слоя или комбинировать с другими элементами
• Фиксация: винты или распорные лапки - надёжная посадка в стене
• Ввод сзади: да - удобно для скрытой проводки, минимизирует запутанность кабелей спереди

Совместимость и монтаж

Коробка совместима со всеми S-модулями серии Simon Connect. Для монтажа:

• Вырежьте в стене нишу глубиной не менее 50 мм - учитывайте толщину отделки
• Закрепите коробку винтами или распорными лапками - они фиксируют её плотно, предотвращая люфт
• Подключите кабели через задние отверстия - используйте кабельные вводы подходящего диаметра
• Установите S-модули в направляющие - они легко вставляются и фиксируются зажимами
• Не перегружайте коробку: максимальное количество устройств - 6, даже если есть место - из-за тепловыделения и доступа к контактам

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего монтажа в жилых и офисных помещениях. Степень защиты IP20 исключает риск случайного прикосновения к токоведущим частям, но не обеспечивает защиту от влаги - не применяйте в сырых помещениях, на улице или в цехах с брызгами.

Преимущества

• Компактная глубина 48 мм - экономит пространство в стене
• Ввод сзади снижает вероятность повреждения кабелей при замене модулей
• Распорные лапки позволяют закрепить коробку без анкеров - подходит для гипсокартона
• Серый цвет маскирует следы старения и пыли
• Совместимость с серией Simon Connect - гарантия точного совпадения креплений и разъёмов

Ограничения применения

• Не использовать во влажных средах - IP20 не защищает от воды и пара
• Не устанавливать в местах с высокими температурами (>50 C) - материал термопласт не рассчитан на экстремальные условия
• Не применять для мощных устройств свыше 16 А - коробка не имеет усиленной теплоотдачи
• Не использовать как основание для тяжёлых щитов - она предназначена только для модульных элементов

Примеры использования

• Управление освещением в квартире: три S-модуля - таймер, датчик движения, реле света
• Автоматизация HVAC: реле нагрева, вентилятора и термостата в одной коробке
• Промышленный пульт: контроллеры и импульсные реле в распределительном шкафу
• Обслуживание лифтов и конвейеров - компактная установка сигналов и кнопок в стене рядом с оборудованием

Практические советы

• Перед монтажом проверьте, что глубина ниши достаточна - 48 мм + 2–3 мм на раствор = минимум 50 мм
• Если используете кабели с большим диаметром - просверлите дополнительные отверстия в задней стенке коробки
• Не затягивайте винты слишком сильно - можно деформировать пластик
• Для долговечности - после монтажа закройте все свободные входы заглушками, чтобы избежать попадания пыли
• SBM302 и SBMT302 отличаются лишь наличием/отсутствием крышки - выбирайте модель в зависимости от необходимости доступа к модулям
