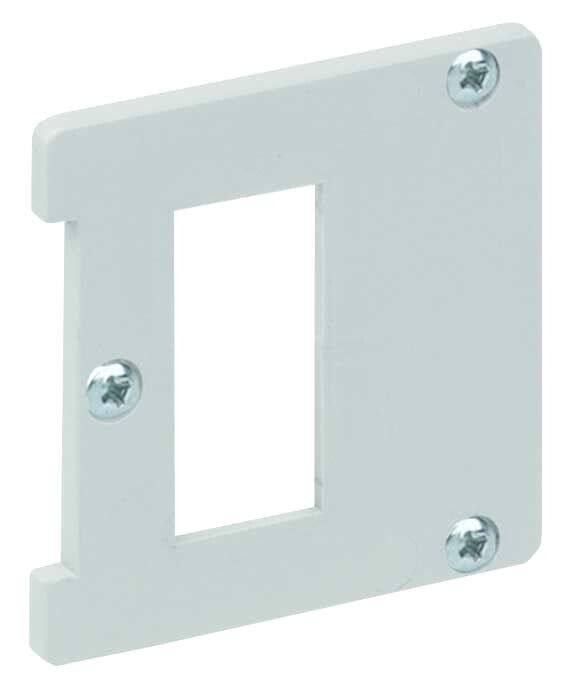

Панель боковая к офиблоку КОМПАКТ для 1-го коннектора с быстр. подключением сер. Simon Connect KCFC03-24 ACFC03-24

Панель боковая к офиблоку Компакт для 1-го коннектора с быстрым подключением, серый - это компонент для сборки распределительных коробок Simon, обеспечивающий удобный доступ к одному соединительному устройству. Артикулы kcfc03-24 и acfc03-24 подходят для открытой установки в условиях умеренного климата.

Назначение и область применения

Панель используется для монтажа на боковой стенке офиблока Компакт - модульной системы распределительных коробок. Она позволяет подключить один коннектор с быстрым замком, например, разъём для сигнализации, управления или передачи данных. Подходит для установки на станках, пультах управления, шкафах автоматизации и других объектах, где требуется компактный и защищённый доступ к проводке.

Технические характеристики

• Тип изделия: Офиблок (компонент системы распределительных коробок)
• Количество постов: 1 (для одного коннектора)
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Степень защиты: IP20 - предотвращает контакт с пальцами и крупными предметами, но не защищает от воды и пыли
• Цвет: серый, RAL 7004 - соответствует стандартной цветовой гамме промышленного оборудования
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и относительной влажности до 95%
• Наличие заглушки: да - закрывает свободный проход после монтажа, предотвращает попадание сторонних предметов
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Панель совместима исключительно с офиблоками Компакт от Simon. Монтаж осуществляется открытым способом - фиксируется на боковой поверхности корпуса офиблока без необходимости сверления. Для установки достаточно совместить крепёжные выступы панели с пазами корпуса и защёлкнуть её до характерного щелчка. Заглушка снимается перед подключением кабеля и возвращается после завершения работ.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 обеспечивает базовую безопасность от случайного контакта с токоведущими частями, однако не предназначено для работы во влажных помещениях, на улице или в зонах с высоким уровнем запылённости.

Преимущества

• Быстрое подключение - не требует инструментов для установки и демонтажа
• Заглушка в комплекте - снижает риск загрязнения внутреннего пространства
• Стандартный цвет RAL 7004 - гармонирует с другими элементами промышленных шкафов
• Удобная компоновка - занимает минимум места на боковой стенке офиблока

Ограничения применения

• Не применяется в условиях повышенной влажности, сырости или прямого контакта с водой из-за низкой степени защиты IP20
• Не подходит для установки в местах с высоким уровнем пыли - отсутствует герметизация
• Работает только с офиблоками Компакт; несовместима с другими сериями или конкурентными продуктами
• Поддерживает только один коннектор - нельзя использовать для многожильных подключений

Примеры использования

• Подключение энкодера к станку через разъём в шкафу управления
• Присоединение кнопочного пункта управления к системе аварийной остановки
• Монтаж интерфейса связи (RS-485, Ethernet) внутри промышленного шкафа
• Добавление точки контроля температуры или уровня в уже смонтированный офиблок

Практические советы

• Перед монтажом проверьте, что посадочное место на офиблоке имеет правильную форму - панель должна плотно входить без усилий
• Если планируете часто менять коннектор, оставьте заглушку рядом - она легко теряется
• Не используйте панель в качестве основного крепления кабеля - всегда фиксируйте провода отдельным зажимом
• Артикулы kcfc03-24 и acfc03-24 отличаются лишь типом крепления - уточните у поставщика, какой именно вам нужен
