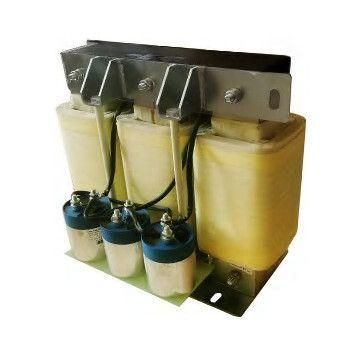

Синусный фильтр 3Ф 400В 185-200 кВт / алюминиевый | SEOP27-C20N4-AL SE APC

Синусный фильтр SystemeVar (серия SEOP27) преобразует выходное напряжение преобразователя частоты в форму, близкую к синусоиде, что критически важно при питании асинхронных двигателей на расстоянии от 450 до 1000 метров неэкранированным кабелем или до 500 метров экранированным. Устройство устанавливается на выходе ПЧ мощностью до 200 кВт (номинальный ток 400 А) и работает с несущей частотой до 2 кГц, подавляя высокочастотные гармоники, возникающие при переключении IGBT-транзисторов. Использование алюминиевых проводников снижает вес конструкции до 155,5 кг при сохранении электрической прочности 3000 В и класса изоляции F. Применение фильтра устраняет риск пробоя изоляции двигателя от перенапряжений, снижает уровень электромагнитных помех и вихревых токов, а также минимизирует акустический шум двигателя до 75 дБ. Оборудование рассчитано на естественное охлаждение и эксплуатацию в диапазоне температур от -25 до +55°C, но требует установки в помещении с классом защиты не ниже IP00, так как само устройство не имеет оболочки. Тепловыделение суммарно составляет 1627 Вт, что необходимо учитывать при проектировании вентиляции шкафа или помещения.
