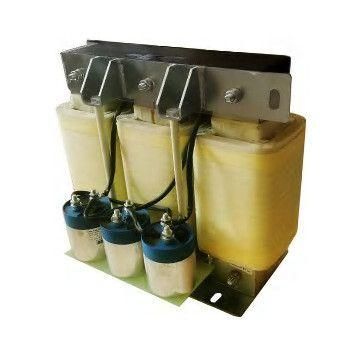

Синусный фильтр 3Ф 400В 220-250 кВт / алюминиевый | SEOP27-C25N4-AL SE APC

Синусный фильтр SystemeVar (серия SEOP27) предназначен для установки на выходе трехфазных преобразователей частоты мощностью до 250 кВт при питании 400 В, обеспечивая преобразование импульсного напряжения в чистую синусоиду. Применение этого фильтра позволяет удлинить неэкранированный кабель до 1000 м (для экранированного — до 500 м), что критично для систем с удаленным расположением электродвигателя и защищает изоляцию обмоток от пробоев, вызванных высокочастотными перенапряжениями. Конструкция выполнена с использованием алюминиевых проводников, что снижает вес и стоимость по сравнению с медными аналогами, при этом номинальный ток составляет 480 А. Фильтр рассчитан на работу с несущей частотой ПЧ до 2 кГц и обеспечивает класс изоляции F, выдерживая электрическую прочность 3000 В. Устройство требует естественного охлаждения и имеет степень защиты IP00, что подразумевает обязательную установку в закрытый шкаф или помещение с контролируемой температурой от -25 до +55°C. Высокое тепловыделение (суммарно около 1876 Вт) требует учета при проектировании вентиляции шкафа управления, так как корпус не имеет встроенных систем принудительного обдува.
