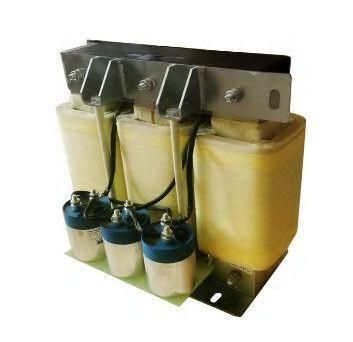

Синусный фильтр 3Ф 400В 160 кВт / алюминиевый | SEOP27-C16N4-AL SE APC

Синусный фильтр SystemeVar (серия SEOP27) предназначен для установки на выходе преобразователя частоты мощностью 160 кВт с питанием 3Ф 400В, чтобы трансформировать импульсное напряжение в практически чистую синусоиду. Это решение критично для систем с длинными кабелями между ПЧ и двигателем, позволяя увеличить протяженность неэкранированного провода до 1000 метров, а экранированного — до 500 метров, исключая при этом риск пробоя изоляции мотора от перенапряжений. Фильтр эффективно подавляет высокочастотные гармоники и вихревые токи, возникающие при переключении IGBT-транзисторов, что снижает уровень акустического шума двигателя и предотвращает его перегрев. Конструкция выполнена с использованием алюминиевых проводников, что обеспечивает номинальный ток 320 А при естественном охлаждении, однако требует размещения в помещении с температурой от -25 до +55°C из-за отсутствия защиты IP00. При работе устройство выделяет суммарно более 1140 Вт тепла, поэтому монтаж должен предусматривать достаточный воздушный зазор для отвода энергии. Фильтр рассчитан на несущую частоту до 2 кГц и гарантирует электрическую прочность изоляции класса F, выдерживая испытательное напряжение 3000 В.
