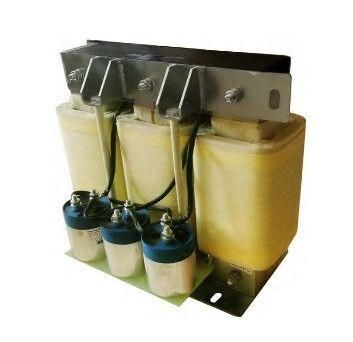

Синусный фильтр 3Ф 400В 18,5 кВт / алюминиевый | SEOP27-D18N4-AL SE APC

Синусный фильтр SystemeVar SEOP27 преобразует импульсное напряжение на выходе преобразователя частоты в чистую синусоиду, что критически важно при питании асинхронных двигателей на расстоянии до 1000 метров неэкранированным кабелем. Модель рассчитана на работу с ПЧ мощностью 18,5 кВт при напряжении 3Ф 400В и номинальном токе 40 А, обеспечивая защиту изоляции двигателя от пробоев и снижение уровня электромагнитных помех. Алюминиевые проводники внутри корпуса снижают вес конструкции до 16,3 кг, однако требуют учета тепловыделения в 220 Вт, так как охлаждение осуществляется только естественным путем без принудительной вентиляции. Фильтр допускает работу в диапазоне температур от -25 до +55°C и выдерживает испытательное напряжение 3000 В, но имеет степень защиты IP00, что исключает монтаж в запыленных или влажных помещениях без дополнительного шкафа. Использование устройства позволяет увеличить длину линии связи между ПЧ и двигателем до 450–1000 м (для неэкранированных кабелей) или до 500 м (для экранированных), устраняя необходимость в дорогостоящей экранировке трассы на больших дистанциях. Несущая частота фильтра ограничена 4 кГц, что определяет его применимость в стандартных частотно-регулируемых приводах без риска перегрева сердечника при высоких частотах переключения.
