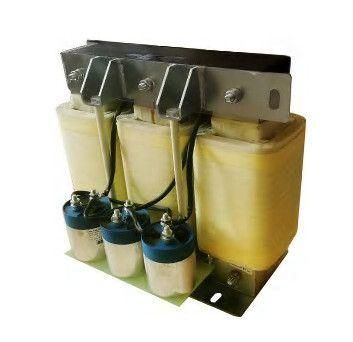

Синусный фильтр 3Ф 400В 30 кВт / алюминиевый | SEOP27-D30N4-AL SE APC

Синусный фильтр SystemeVar (модель SEOP27) преобразует импульсное напряжение на выходе преобразователя частоты в форму, близкую к идеальной синусоиде, что критически важно при питании асинхронных двигателей через длинные кабели. Устройство рассчитано на работу с ПЧ мощностью до 30 кВт при линейном напряжении 400 В и номинальном токе 60 А. Применение этого фильтра позволяет увеличить допустимую длину неэкранированного кабеля двигателя до 1000 метров, а экранированного — до 500 метров, исключая необходимость в дорогостоящей экранировке трассы. Защита изоляции обмоток двигателя достигается за счет подавления высокочастотных гармоник и снижения пиковых перенапряжений, возникающих из-за переключений IGBT-транзисторов. Конструкция выполнена с использованием алюминиевых проводников, что обеспечивает снижение веса при сохранении требуемой токопроводящей способности. Естественное охлаждение и класс изоляции F позволяют работать в диапазоне температур от -25 до +55°C, однако степень защиты IP00 требует установки в закрытый шкаф или помещение без пыли и влаги. Тепловыделение устройства составляет 332 Вт, что необходимо учитывать при расчете теплового баланса шкафа управления. Ток утечки не превышает 5 мА, а электрическая прочность изоляции выдерживает испытательное напряжение 3000 В, обеспечивая безопасность при эксплуатации. Фильтр рассчитан на несущую частоту до 4 кГц, что соответствует большинству стандартных режимов работы современных частотных приводов.
