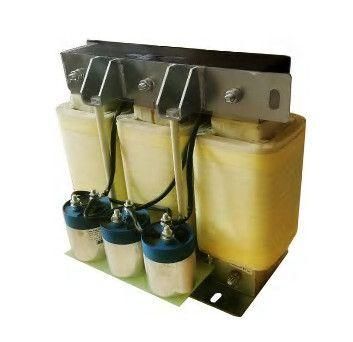

Синусный фильтр 3Ф 400В 90 кВт / алюминиевый | SEOP27-D90N4-AL SE APC

Синусный фильтр SystemeVar SEOP27 преобразует импульсное напряжение на выходе преобразователя частоты мощностью 90 кВт в форму, близкую к идеальной синусоиде, что критично для работы двигателей на длинных линиях. Устройство устанавливается непосредственно после ПЧ и подавляет высшие гармоники, возникающие при переключении IGBT-транзисторов, снижая нагрев изоляции мотора и уровень акустического шума. Алюминиевые проводники и естественное охлаждение определяют компактность корпуса при номинальном токе 180 А, однако требуют учета значительного тепловыделения до 736 Вт при расчете вентиляции помещения. Применение фильтра позволяет увеличить длину неэкранированного кабеля двигателя до 1000 м (для экранированного — до 500 м), исключая необходимость в дорогостоящей экранировке трассы. Рабочий диапазон температур от -25 до +55°C и класс изоляции F обеспечивают стабильность в условиях промышленных цехов, а уровень тока утечки не более 5 мА минимизирует влияние на чувствительную электронику. Отсутствие корпуса (степень защиты IP00) требует монтажа внутри шкафа или в защищенной зоне, исключающей попадание пыли и влаги на токоведущие части. Несущая частота до 2 кГц определяет совместимость с большинством стандартных преобразователей частоты, работающих в этом диапазоне.
