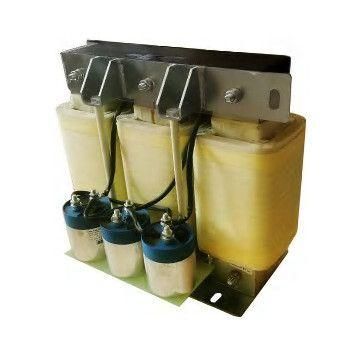

Синусный фильтр 3Ф 400В 55 кВт / алюминиевый | SEOP27-D55N4-AL SE APC

Синусный фильтр SystemeVar (тип SEOP27) преобразует импульсное напряжение на выходе преобразователя частоты в форму, близкую к идеальной синусоиде, что критично для работы асинхронных двигателей на длинных линиях. Устройство рассчитано на ПЧ мощностью 55 кВт с питанием 3Ф 400В и номинальным током 120 А, позволяя использовать неэкранированный кабель двигателя длиной от 450 до 1000 метров без риска пробоя изоляции. Применение фильтра снижает потери в обмотках, устраняет вихревые токи и акустический шум двигателя, вызванные высокочастотными гармониками переключения IGBT-транзисторов. Конструкция выполнена с алюминиевыми основными проводниками и рассчитана на несущую частоту до 4 кГц, при этом суммарное тепловыделение достигает 585 Вт, что требует монтажа в помещении с естественным охлаждением и температурой от -25 до +55°C. Корпус имеет степень защиты IP00, поэтому фильтр устанавливается только внутри шкафа управления, а ток утечки не превышает 5 мА. Электрическая прочность изоляции класса F выдерживает испытательное напряжение 3000 В, обеспечивая безопасность при работе в промышленных условиях.
