Источник бесперебойного питания СКАТ-1200Д 12В 2А корпус под АКБ 2х7А.ч СС ТР ПБ Бастион 54

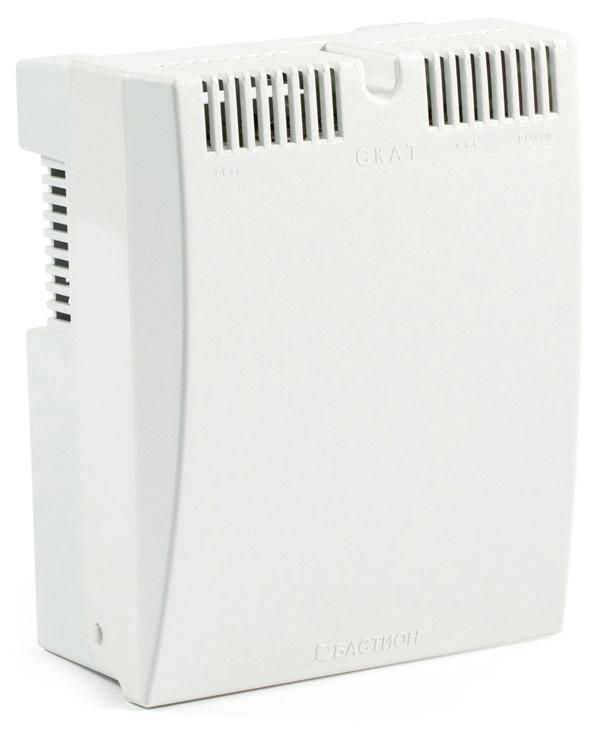

Источник бесперебойного питания СКАТ-1200Д 12В 2А корпус под аккумулятор 2х7А.ч СС ТР ПБ Бастион обеспечивает автономную работу устройств при отключении сети, используя внешние свинцово-кислотные аккумуляторы. Благодаря компактному корпусу и защищённой схеме, СКАТ-1200Д 12В 2А корпус под аккумулятор 2х7А.ч СС ТР ПБ Бастион подходит для установки в шкафах управления, на объектах с ограниченным пространством.

Назначение и область применения

Источник бесперебойного питания СКАТ-1200Д 12В 2А корпус под аккумулятор 2х7А.ч СС ТР ПБ Бастион предназначен для временного питания оборудования при отключениях электроэнергии. Подходит для автоматических систем управления, сигнализаций, терминалов связи, малых насосов, контроллеров и других устройств с потреблением до 2,3 А. Устройство работает в паре с внешними аккумуляторами — не содержит батареи внутри, что позволяет гибко выбирать ёмкость и тип аккумуляторов.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Максимальный ток нагрузки: 2,3 А (эквивалентно 2,3 В·А)
• Входное напряжение: 170–253 В переменного тока
• Частота входа: 50 Гц
• Тип ИБП: Off-line (резервный режим — питание через байпас при наличии сети)
• Количество выходов: один
• Количество фаз: одна
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от воды и пыли
• Рабочий диапазон температур: 0…+40 °C
• Масса: 0,5 кг
• Материал корпуса: пластик
• Функции: автоматическое отключение при перегрузке, контроль наличия аккумулятора, защита от глубокого разряда, КЗ и переполюсовки
• Индикация: три светодиода — Сеть, АКБ, Выход; один информационный выход
• Холодный пуск: поддерживается

Совместимость и монтаж

Источник бесперебойного питания СКАТ-1200Д 12В 2А корпус под аккумулятор 2х7А.ч СС ТР ПБ Бастион имеет внутренний отсек для установки двух аккумуляторов по 7 А·ч каждый или одного аккумулятора емкостью до 17 А·ч. Для подключения используются клеммы на задней стенке — вход переменного тока (L/N), выход постоянного тока (+/-). Монтаж выполняется на вертикальной поверхности или в шкафу с доступом к воздуху. Не требует специального крепления — вес всего 0,5 кг. Перед первым запуском необходимо установить аккумулятор(ы) и проверить полярность подключения.

Безопасность и стандарты

Изделие соответствует требованиям Федерального закона №123 «Технический регламент о требованиях пожарной безопасности» и ГОСТ Р 53325-2012 «Источники бесперебойного питания. Общие технические условия». Защита от перегрузки, короткого замыкания и переполюсовки обеспечивает безопасную работу даже при некорректном подключении аккумуляторов. Автоматическое отключение предотвращает повреждение нагрузки при превышении допустимой мощности.

Преимущества

• Поддержка двух вариантов сборки аккумуляторов — экономичный вариант с двумя 7 А·ч или длительная работа с одним 17 А·ч
• Контроль состояния аккумулятора — устройство не включится без установленной батареи
• Защита от глубокого разряда продлевает срок службы аккумуляторов
• Холодный пуск позволяет запускать оборудование при нулевой температуре
• Лёгкий вес и компактность упрощают интеграцию в существующие системы
• Пожизненная гарантия — подтверждает надёжность конструкции

Ограничения применения

• Не предназначена для работы при температурах ниже 0 °C — возможен отказ функций защиты
• IP20 не обеспечивает защиту от влаги — нельзя использовать во влажных помещениях, на улице или в цехах с брызгами
• Отсутствие стабилизации входного напряжения — при просадках ниже 170 В устройство переходит на питание от аккумулятора
• Время автономной работы зависит от ёмкости аккумулятора и нагрузки — при максимальной нагрузке (2,3 А) время работы с одной 7 А·ч батареей составляет менее 15 минут
• Не подходит для чувствительной аппаратуры, требующей чистого синусоидального выхода — используется прямоугольная форма импульса

Примеры использования

• Электронные замки и системы контроля доступа
• Управление малыми насосами в системах водоснабжения
• Контроллеры PLC в автоматизации производственных линий
• Телефонные станции и модемы в офисах
• Сигнализация и видеонаблюдение с камерами низкого энергопотребления

Практические советы

• Выбирайте аккумуляторы типа SLA/VRLA с такими же параметрами напряжения — 12 В. Не применяйте литий-ионные элементы!
• При использовании двух аккумуляторов соединяйте их последовательно — суммарное напряжение должно остаться 12 В
• Обязательно проверьте полярность перед подключением — неверное подключение вызывает срабатывание защиты и невозможность запуска
• Для увеличения времени автономной работы используйте одну батарею 17 А·ч вместо двух по 7 А·ч — это удвоит резерв
• Регулярно проверяйте состояние аккумуляторов — старые батареи снижают эффективность ИБП даже при исправной схеме
• Не размещайте устройство рядом с источниками тепла — перегрев сокращает срок жизни электроники
