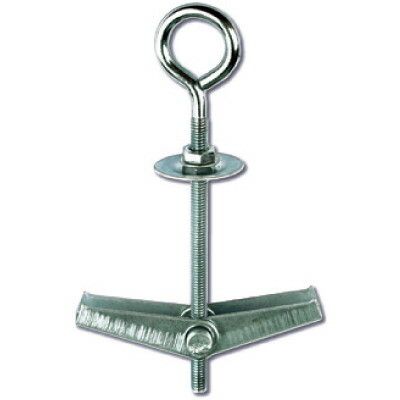

Анкер складной пружинный с кольцом M4 D14 | CM510414 DKC ДКС

Анкер складной пружинный с кольцом M4 D14 от DKC (ДКС), артикул cm510414, предназначен для надёжного крепления на тонкостенных основаниях - например, гипсокартоне или металлическом профиле. Благодаря складному механизму и кольцу он сочетает быстрый монтаж с возможностью последующего подвеса оборудования.

Назначение и область применения

Анкер складной пружинный с кольцом M4 D14 используется там, где требуется прочное крепление к слабому или тонкому основанию - например, к гипсокартонным перегородкам, металлочердачным профилям, тонколистовой стали или пустотелым стеновым панелям. Кольцевая форма позволяет легко подвешивать трубопроводы, кабельные трассы, светильники, вентиляционные каналы и другие устройства с нагрузкой до предела, указанного в характеристиках.

Технические характеристики

• Резьба: метрическая M4
• Диаметр отверстия для установки: 14 мм
• Общая длина анкера: 65 мм
• Минимальная глубина отверстия: 32 мм
• Максимальная толщина фиксируемой пластины: 31 мм
• Материал: углеродистая сталь
• Покрытие: гальваническое цинкование - защищает от коррозии
• Цвет: светло-серый
• Климатическое исполнение: УХЛ(1,5) - допустимо использование в помещениях с повышенной влажностью и температурными колебаниями
• Комплектация: встроенный распорный механизм, шайба, шестигранная гайка

Совместимость и монтаж

Анкер совместим со всеми изделиями серии M5 Combitech. Для установки необходимо просверлить отверстие диаметром 14 мм, удалить пыль и вставить анкер до упора. После этого затяните гайку - внутренний механизм автоматически раскроется внутри полости, формируя надёжную опору. Гайка регулирует степень раскрытия, что позволяет компенсировать небольшие отклонения в толщине материала.

Не требует специального инструмента - достаточно обычного сверла и рожкового ключа или головки на 7 мм для затяжки гайки.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и антикоррозийной стойкости для условий эксплуатации класса УХЛ(1,5). Цинковое покрытие снижает риск электрохимической коррозии при контакте с другими материалами. Применение в условиях постоянной влажности возможно, но избегайте прямого воздействия воды - не предназначено для открытых площадок или наружной установки.

Преимущества

• Автоматическая фиксация при завинчивании - не нужна точная подготовка отверстия
• Высокая несущая способность благодаря равномерному распределению усилия по всей полости
• Кольцо служит готовым местом для подвеса - исключает необходимость дополнительно сверлить или приваривать крюки
• Подходит для многократного демонтажа без потери функциональности
• Экономит время монтажа - процесс занимает менее минуты

Ограничения применения

• Не использовать в бетоне, камне или плотном кирпиче - механизм рассчитан только на тонкостенные материалы
• Запрещена установка в повреждённых или слишком мягких поверхностях (например, пеноблок с крупнопористой структурой)
• Максимальная толщина фиксируемой детали - 31 мм; более толстые пластины не будут надёжно зажаты
• Не рекомендовано применение при ударных или вибрационных нагрузках выше средних значений - лучше выбрать жёсткий анкер типа “расклинивающий”

Примеры использования

• Подвеска воздуховода на гипсокартонной перегородке
• Фиксация кабельного канала на металлическом профиле
• Крепление светильника к потолку из двойного гипсокартона
• Установка держателя для трубопровода в офисной перегородке
• Монтаж рамы для экрана или проектора на легкой конструкции

Практические советы

• Перед установкой проверьте, чтобы отверстие было точно 14 мм - меньшее вызывает деформацию, большее снижает удерживающую силу
• Чтобы избежать провала анкера во время монтажа, используйте направляющую втулку или временно поддерживайте корпус рукой
• Не затягивайте гайку с избытком - после первого щелчка расширения дальнейшая затяжка не увеличивает прочность
• Если вы работаете с несколькими анкерами рядом - соблюдайте минимальный шаг между отверстиями не менее 80 мм
• Анкер складной пружинный с кольцом M4 D14 от DKC (ДКС) можно комбинировать с аналогичными элементами серии M5 Combitech - все части взаимозаменяемы
