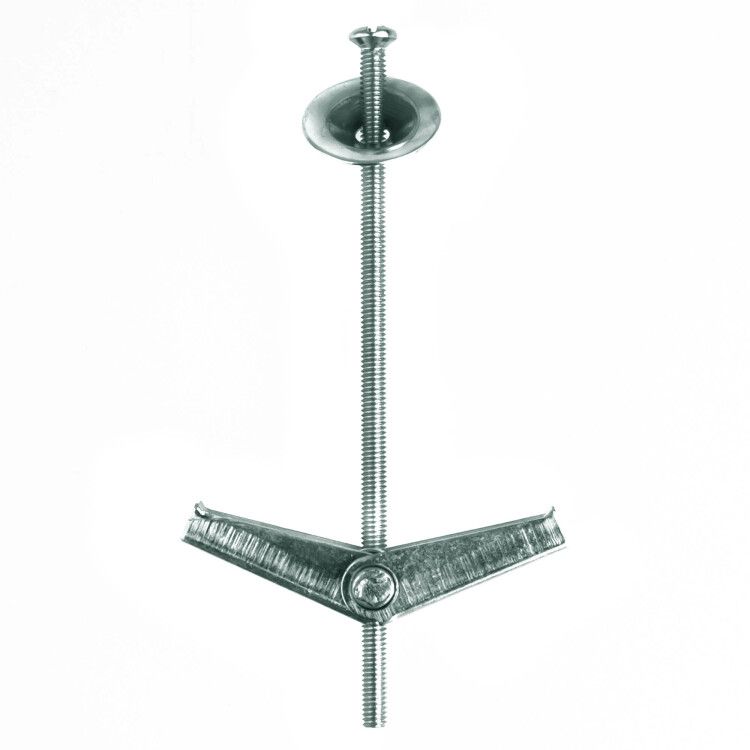

Анкер складной пружинный с винтом М3 | CM530310 DKC ДКС

Анкер складной пружинный с винтом М3 от DKC (ДКС), артикул cm530310, предназначен для надёжного крепления на тонкостенных основаниях, таких как гипсокартон, и входит в серию M5 Combitech. Его уникальная складная пружинная система позволяет фиксироваться внутри полости без необходимости предварительной точной подготовки отверстия.

Назначение и область применения

Анкер складной пружинный с винтом М3 используется для крепления легких и средних нагрузок к стеновым конструкциям из материалов с малой плотностью: гипсокартон, пеноблок, ячеистый бетон, тонкая фанера, OSB. Подходит для установки светильников, полок, кронштейнов, трубопроводов, электрошкафов и других устройств, где невозможно использовать обычные анкеры из-за слабой несущей способности основания.

Технические характеристики

• Метрическая резьба: М3 - совместима с винтами и шурупами этого стандарта;
• Общая длина: 75 мм - достаточна для уверенного зацепления в толще материала;
• Диаметр отверстия для монтажа: 12 мм - требуется просверливать именно этот размер;
• Минимальная глубина отверстия: 25 мм - меньше нельзя, иначе анкер не раскроется полностью;
• Материал: сталь - обеспечивает механическую прочность; покрытие снижает риск коррозии;
• Цвет: светло-серый - соответствует типичному цвету металлического крепежа;
• Климатическое исполнение: УХЛ(1,5) - допускает использование в помещениях с повышенной влажностью, в том числе в неотапливаемых зданиях;
• Система: часть комплекта M5 Combitech - совместима с другими элементами этой серии.

Совместимость и монтаж

Анкер складной пружинный с винтом М3 работает исключительно с винтами М3. Для монтажа:

• Сверлите отверстие точно 12 мм - меньший диаметр затруднит ввод, больший - снизит удерживающую силу;
• Глубина должна быть не менее 25 мм - проверьте перед сверлением;
• Не обязательно идеально очищать пыль из отверстия - конструкция сама выталкивает её при раскрытии;
• Загоняйте анкер до упора, затем заворачивайте винт М3 - он автоматически раздвигает пружины и фиксирует деталь в материале;
• Избегайте перегрузки винта - момент затяжки не более 0,8 Нм.

Преимущества

• Высокая скорость монтажа - не нужна точная центровка или удаление пыли;
• Надёжная фиксация даже в хрупком материале благодаря равномерному распределению усилия;
• Поддержка многократной сборки/разборки - при осторожном демонтаже можно использовать повторно;
• Совместимость со всей серией M5 Combitech - легко заменить или дополнить систему;
• Устойчивость к коррозии - благодаря качественной стали и поверхностной обработке.

Ограничения применения

• Не для бетона, кирпича, натурального камня - эти материалы слишком жесткие, анкер не сможет расшириться должным образом;
• Не рекомендуется для постоянных значительных динамических нагрузок - например, на вибрирующих машинах;
• Максимальная нагрузка ограничена резьбой М3 - не используйте для крепления тяжелых объектов (>5–7 кг);
• Не подходит для наружной эксплуатации под прямыми осадками - хотя UHL(1,5) допускает влажную среду, открытые участки требуют дополнительной защиты.

Примеры использования

• Крепление потолочных светильников к гипсокартонному потолку;
• Фиксация пластикового корпуса щита управления на стене из ГКЛ;
• Установка кронштейна для TV-панели на тонкую перегородку;
• Закрепление воздуховода или трубопровода в офисной перегородке;
• Монтаж терморегулятора или датчика в помещении с каркасными стенами.

Практические советы

• Перед монтажом проверьте толщину облицовки - она должна быть больше 15 мм, чтобы анкер мог полноценно раскрыться;
• Используйте сверло с направителем - так проще добиться точного диаметра 12 мм;
• Если отверстие получилось шире 12 мм - лучше выбрать другой тип крепежа;
• При работе с несколькими анкерами одновременно - начинайте с нижнего, чтобы не деформировать поверхность;
• Анкер складной пружинный с винтом М3 от DKC (ДКС), артикул cm530310, хорошо сочетается с винтами из нержавеющей стали для долговечности в условиях влаги.
