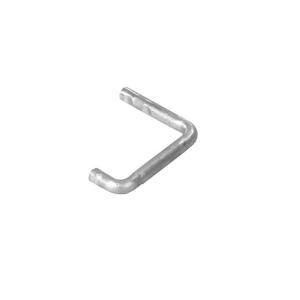

Скоба для оперативного зажима (С93) | 11500035 НИЛЕД

Скоба для оперативного зажима С93 от НИЛЕД предназначена для быстрого и надёжного соединения с токоведущими частями при выполнении оперативного заземления. Артикул 11500035 используется на подстанциях, распределительных устройствах и других объектах электроэнергетики.

Назначение и область применения

Скоба для оперативного зажима С93 применяется исключительно для временного заземления токоведущих элементов перед проведением ремонтных работ. Она обеспечивает безопасный контакт между заземляющим проводником и шиной, корпусом оборудования или другим металлическим узлом, находящимся под напряжением. Устройство соответствует требованиям нормативной документации по безопасности при работе с высоким напряжением.

Технические характеристики

• Назначение: фиксация заземляющего провода при оперативном заземлении
• Материал контактов: медная сплавовая основа с антикоррозийным покрытием
• Рабочее напряжение: до 110 кВ (по применению в системах ЭЭ)
• Условия эксплуатации: внутренние помещения, закрытые КРУ, подстанции
• Степень защиты: не указана - не является герметичным устройством

Совместимость и монтаж

Скоба для оперативного зажима С93 совместима с заземляющими штангами и гибкими многожильными проводами сечением до 25 мм2. Монтаж выполняется вручную: скоба плотно захватывает токоведущую часть, после чего к её ответному выводу подсоединяют заземляющий провод. Для надёжного контакта поверхность, куда устанавливается скоба, должна быть очищена от оксидов, краски и грязи.

Безопасность и стандарты

Скоба для оперативного зажима С93 изготовлена в соответствии с требованиями ГОСТ 12.2.084 и правилами ПТЭ, регламентирующими средства защиты при работе с высоким напряжением. Применяется только в составе комплекта оперативного заземления, сертифицированного для конкретного класса напряжения.

Преимущества

• Обеспечивает прочный механический контакт даже на слегка окисленных поверхностях
• Не требует специальных инструментов для установки - работает вручную
• Легко проверить визуально: наличие контакта видно по положению зажима
• Выдерживает многократные циклы монтажа/демонтажа без потери жесткости

Ограничения применения

• Не предназначен для работы на открытых воздушных линиях - риск выскальзывания из-за ветра
• Не использовать на алюминиевых шинах без предварительной зачистки - возможна плохая проводимость
• Запрещено применять вместо постоянного заземления - только временное использование
• Не рассчитана на работу в условиях повышенной влажности вне помещений

Примеры использования

• Подключение к шине КРУ-10 кВ перед заменой выключателя
• Заземление корпуса силового трансформатора при плановом осмотре
• Фиксация заземляющего провода на разъединителе перед ремонтом привода

Практические советы

• Перед использованием всегда проверяйте целостность скобы - трещины или деформации недопустимы
• Выбирайте модель с подходящим проёмом: С93 рассчитана на шины шириной до 40 мм
• После каждого применения протирайте контакты сухой ветошью - удалите следы окисления
• Храните в сухом месте, отдельно от остального инструмента, чтобы избежать повреждений
• Скоба для оперативного зажима С93 - часть системы; никогда не используйте без испытанного заземляющего провода и изолирующей штанги
