Скоба для подвеса на шпильке 200 мм HD | SPS200 КМ-Профиль LO4846

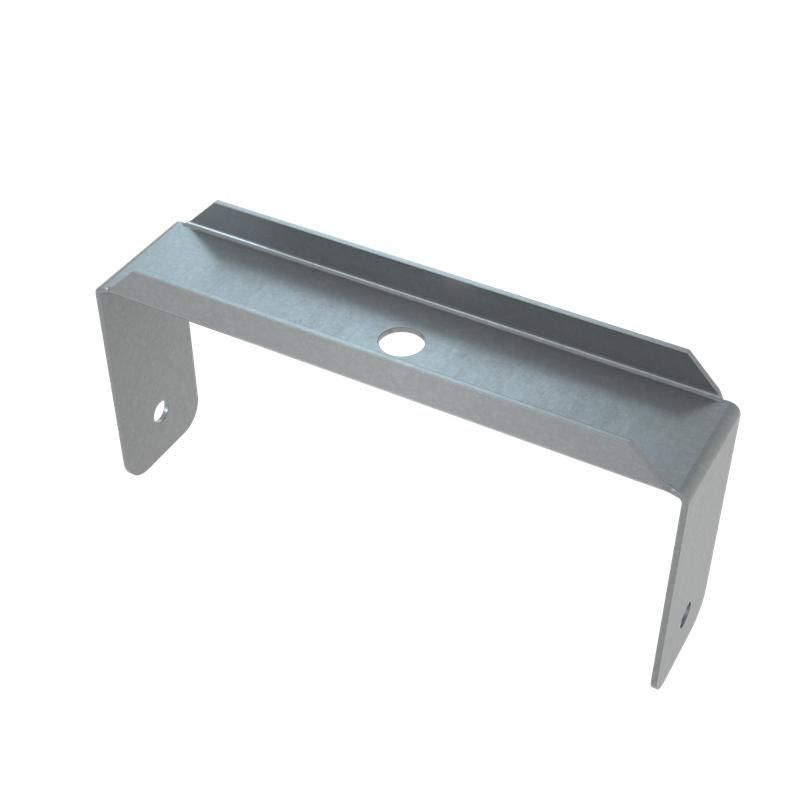

Скоба для подвеса на шпильке 200 мм HD SPS200 КМ-Профиль - это надёжный элемент крепления для подвесных кабельных трасс, рассчитанный на использование с лотками шириной до 200 мм. Изделие выполнено из оцинкованной стали и подходит для монтажа в условиях повышенной влажности, на улице и в других агрессивных средах.

Назначение и область применения

Скоба для подвеса на шпильке 200 мм HD SPS200 КМ-Профиль предназначена для фиксации кабельных, лестничных и листовых лотков на одной вертикальной шпильке. Она обеспечивает устойчивую подвесную систему, позволяющую организовать трассу без дополнительных опор. Применяется в промышленных зонах, на объектах энергетики, транспорта, в жилых и административных зданиях, где требуется долговечная и коррозионностойкая система крепления.

Технические характеристики

• Тип кронштейна: подвесной
• Ширина канала: 200 мм
• Максимальная высота лотка: 100 мм
• Материал: сталь оцинкованная
• Тип крепления лотка: винтовой
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89
• Огнестойкость: да
• Совместимость с лотками: кабельные, лестничные, листовые

Совместимость и монтаж

Скоба для подвеса на шпильке 200 мм HD SPS200 КМ-Профиль совместима со всеми типами металлических лотков серии СИСТЕМА КМ®, а также с аналогичными изделиями других производителей, имеющими соответствующую ширину и профиль. Для установки требуется одна шпилька М8–M12 (не включена в комплект). Лоток крепится к скобе с помощью болтов и гаек через предварительно просверленные отверстия. Установка выполняется с использованием стандартного инструмента - ключей и отвёрток. Рекомендуется проверить соответствие посадочного профиля лотка перед монтажом.

Безопасность и стандарты

• Огнестойкость изделия подтверждена - не способствует распространению пламени
• Покрытие соответствует ГОСТ 9.307-89 (горячее цинкование)
• Эксплуатация допускается в соответствии с ГОСТ 15150-69 - класс климатического исполнения УХЛ и Т

Преимущества

• Высокая прочность за счёт толщины стали и технологии горячего цинкования
• Устойчивость к коррозии даже в условиях постоянной влажности и перепадов температур
• Простота сборки - не требует сварки, все крепления винтовые
• Совместимость с широким спектром лотков - снижает необходимость закупки специализированных элементов
• Огнестойкость повышает безопасность системы при аварийных ситуациях

Ограничения применения

• Не предназначен для использования в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов)
• Работает только с лотками высотой до 100 мм - превышение этого значения недопустимо
• Требуется точное соблюдение шага крепления шпилек - максимальная нагрузка зависит от расстояния между точками подвеса
• Не рекомендуется применять в местах с частыми механическими ударами или вибрациями без дополнительной демпферизации

Примеры использования

• Подвес кабельных лотков в подземных парковках и тоннелях
• Фиксация лестничных лотков в производственных цехах с высокой влажностью
• Монтаж листовых лотков на фасадах зданий и в открытых коридорах
• Обустройство трасс в тепловых пунктах, насосных станциях и на объектах ЖКХ

Практические советы

• Перед монтажом проверьте внутренний профиль лотка - он должен свободно входить в скобу без усилия
• Используйте шпильки с диаметром M8–M12; для больших нагрузок применяйте M10–M12
• При монтаже на потолке убедитесь, что анкерное крепление шпильки выдерживает вес заполненного лотка + запас прочности 30%
• Скоба для подвеса на шпильке 200 мм HD SPS200 КМ-Профиль можно использовать в составе многоуровневых систем - сочетается с другими элементами серии СИСТЕМА КМ®
• Не используйте пластиковые или алюминиевые шпильки - они не обеспечивают достаточной жёсткости
