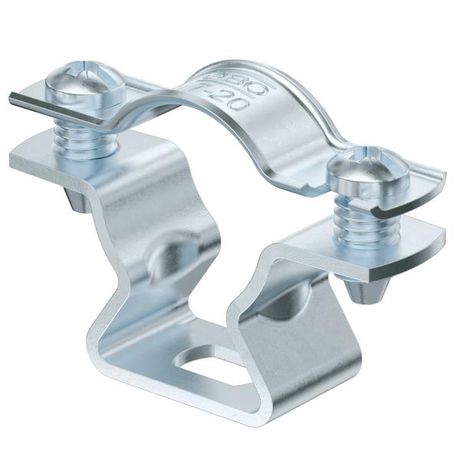

Крепежная скоба дистанционная 17-20 мм (с продольным отверстием) с гальваническим покрытием | 1362764 OBO Bettermann ASL 733 20 G

Крепежная скоба дистанционная 17–20 мм с гальваническим покрытием от OBO BETTERMANN (артикулы asl 733 20 g и 1362764) предназначена для фиксации одиночных кабелей или труб на поверхности стены, потолка или пола с сохранением зазора между объектом и основанием. Конструкция обеспечивает надежную удерживание и совместима с требованиями противопожарной безопасности.

Назначение и область применения

Эта скоба используется для фиксации одного кабеля или трубы диаметром 17–20 мм на любой вертикальной, горизонтальной или наклонной поверхности. Подходит для внутренних и внешних работ благодаря защите от УФ-излучения и коррозии. Применяется в системах слаботочного и силового освещения, автоматизации, связи, а также в промышленных установках - например, на станках, шкафах управления, конвейерах и распределительных щитах.

Технические характеристики

• Диаметр крепления: 17–20 мм - подходит для кабелей и труб указанного размера;
• Материал: сталь с гальваническим цинковым покрытием - повышает долговечность и устойчивость к коррозии;
• Отступ от стены: да - обеспечивает воздушный зазор между кабелем/трубой и поверхностью для теплоотвода и доступа;
• Исполнение: закрытого типа - предотвращает случайное выпадение кабеля при вибрации или механическом воздействии;
• Количество кабелей/труб: одна - рассчитана на фиксацию одного элемента;
• Устойчивость к УФ-излучению: да - безопасна для эксплуатации на открытых участках;
• Противопожарная защита: соответствует DIN 4102-12, классы E30–E90 - выдерживает открытый огонь до 90 минут без распространения пламени;
• Содержание галогенов: отсутствует - не выделяет токсичных газов при нагреве, подходит для помещений с повышенными требованиями к экологии.

Совместимость и монтаж

Крепится через продольное отверстие с помощью винта или шурупа. Для диаметров от 20 мм допускается использование специальных устройств для забивания гвоздей или установки болтов - это ускоряет массовый монтаж. Гальваническое покрытие позволяет использовать скобу даже во влажных средах, но требует соблюдения минимального радиуса изгиба кабеля при затяжке - чтобы не повредить изоляцию. Диаметр отверстия под крепеж не указан - используйте стандартные метизы M4–M5, подходящие по нагрузке к материалу основания.

Безопасность и стандарты

Скоба сертифицирована по DIN 4102-12 и соответствует классам огнестойкости E30–E90, что делает её пригодной для использования в системах, где требуется сохранение целостности проводки при пожаре. Отсутствие галогенов снижает риск образования ядовитых паров при перегреве - важное условие для общественных и жилых зданий. Материал не содержит алюминий - значит, не попадает под исключения в стандарте.

Преимущества

• Самоблокирующаяся верхняя часть - фиксирует кабель без дополнительных замков или хомутов;
• Цинковое покрытие - защищает от ржавчины даже при длительном контакте с влагой;
• Закрытая форма - минимизирует риск смещения кабеля при вибрации или ударах;
• Поддержка монтажа гвоздями и болтами - универсальность для разных типов поверхностей и объемов работ;
• Устойчивость к УФ - позволяет применять вне помещений без дополнительной защиты.

Ограничения применения

• Не предназначен для многокабельной фиксации - каждая скоба работает только с одним кабелем или трубой;
• Рассчитана на диапазон 17–20 мм; более крупные или малые диаметры не будут плотно фиксироваться;
• Не рекомендовано использовать в условиях постоянного погружения в воду - хотя покрытие защищено, герметичность не обеспечивается;
• Не применяется для высоконагруженных динамических систем - например, частично движущихся механизмов без компенсационных элементов.

Примеры использования

• Фиксация сигнальных кабелей в системах видеонаблюдения на фасаде здания;
• Удержание пластиковой трубы подачи воды внутри технологического помещения;
• Монтаж Ethernet-кабелей в серверной комнате с требованием пожарной безопасности;
• Закрепление медных труб в HVAC-системах на чердачном перекрытии;
• Установка кабелей питания на металлическом каркасе производственного оборудования.

Практические советы

• Перед монтажом проверьте точный диаметр кабеля или трубы - он должен входить в диапазон 17–20 мм без усилия;
• При использовании гвоздей или болтов для диаметра ≥20 мм выбирайте инструмент с регулировкой глубины - чтобы не повредить основание;
• Не затягивайте крепеж слишком сильно - это может деформировать скобу и нарушить контакт с кабелем;
• На открытом воздухе рекомендуется контролировать состояние покрытия раз в год - особенно в прибрежных районах;
• Для удобства сборки используйте несколько скоб на одном трассе - шаг между ними не менее 80 см для кабелей и 120 см для труб.
