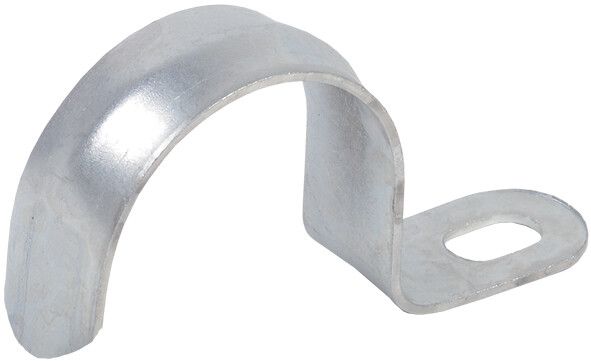

Скоба металлическая однолапковая СМО d19-20мм (10шт/упак) | CMAT10-19-010 IEK

Скоба крепежная однолапковая металлическая d19-20мм (10 шт/упак) от IEK (ИЭК) - надежный элемент для фиксации одного кабеля или трубы диаметром до 20 мм. Артикул cmat10-19-010 из серии ELASTA подходит для внутренней и наружной установки в условиях повышенной влажности.

Назначение и область применения

Скоба предназначена для крепления кабелей, металлорукавов и труб диаметром 19–20 мм. Применяется в распределительных щитах, на панелях оборудования, в системах автоматизации и при прокладке проводки в помещениях или на улице. Подходит для монтажа в местах, где требуется жесткая фixация без перегиба кабеля.

Технические характеристики

• Номинальный диаметр: 20 мм - подходит для кабелей и труб с внешним диаметром до 20 мм;
• Тип изделия: однолапковая - одна фиксирующая лапка, обеспечивает компактную установку;
• Материал: оцинкованная сталь - высокая прочность и устойчивость к коррозии;
• Защитное покрытие: гальваническое цинковое - равномерное антикоррозийное покрытие, соответствует требованиям ГОСТ;
• Тип крепления: отверстие под винт или шуруп - совместима с саморезами M4–M5;
• Количество кабелей/труб: 1 - каждая скоба фиксирует один объект;
• Цвет: белый - визуально нейтральный, не выделяется на фоне панелей и корпусов;
• Состав: без галогенов - безопасна при возможном нагреве или возгорании;
• Упаковка: 10 штук - оптимально для мелко- и среднесерийного монтажа.

Совместимость и монтаж

Скоба совместима со всеми типами винтов и шурупов с диаметром стержня до 5 мм. Для монтажа используйте отверстие в основании скобы - просверливается отверстие в поверхности, затем закручивается крепеж. Установка выполняется вплотную к поверхности, чтобы избежать люфта. Диаметр посадочного отверстия под крепеж - 4,8 мм, что соответствует стандартным М4 и М5.

Безопасность и стандарты

Материал соответствует нормам безопасности по отсутствию галогенов (без хлора, брома и других опасных элементов). Цинковое покрытие защищает от электрохимической коррозии, что важно при использовании в сырых помещениях. Соответствует требованиям к материалам для электротехнических изделий, применяемых в соответствии с ПУЭ.

Преимущества

• Высокая механическая прочность благодаря стальной основе;
• Устойчивость к влаге и агрессивной среде за счет гальванического цинкования;
• Компактная форма - занимает минимум места при монтаже;
• Не требует специальных инструментов - крепится обычными отвертками и шуруповертами;
• Подходит для многократного демонтажа без потери формы.

Ограничения применения

• Не предназначен для крепления кабелей диаметром более 20 мм - риск повреждения изоляции;
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +80 C;
• Не подходит для крепления массивных трубопроводов под давлением - только для легких кабельных трасс и рукавов;
• Однолапковая конструкция не позволяет фиксировать несколько кабелей в одной точке - для групповой фиксации нужны другие типы скоб.

Примеры использования

• Фиксация силового кабеля внутри распределительного щита IEK;
• Закрепление металлорукава на стене в производственной зоне;
• Удержание сигнальных проводов на панели управления станком;
• Монтаж слаботочных кабелей в офисных серверных шкафах;
• Крепление труб малого диаметра в системах воздушного охлаждения.

Практические советы

• Перед монтажом проверьте фактический диаметр кабеля - он должен входить в скобу свободно, без усилия;
• Выбирайте винты длиной 12–18 мм - слишком длинные могут задеть внутренние элементы щита;
• При установке на деревянные или пластиковые поверхности предварительно сверлите отверстие меньшего диаметра, чем шаг резьбы винта;
• Для длительной эксплуатации вне помещений комбинируйте эту скобу с герметичными муфтами и термоусадкой;
• Артикул cmat10-19-010 легко заменяет аналоги других брендов - совпадают размеры и посадочные параметры.
