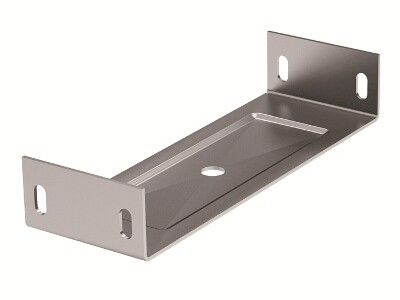

Направляющая SPC под лоток осн.300, цинк-ламельная | BMT1030ZL DKC ДКС

Направляющая под лоток SPC основание 300 мм цинк-ламельная DKC - это надёжный элемент для фиксации кабельных лотков шириной до 300 мм, предназначенный для подвесной установки с невысокой механической нагрузкой. Артикул bmt1030zl из серии B5 Combitech подходит для монтажа в условиях повышенной влажности и агрессивной среды благодаря цинк-ламельному покрытию.

Назначение и область применения

Направляющая под лоток SPC основание 300 мм цинк-ламельная DKC используется для крепления кабельных лотков к стенам, потолкам или другим несущим конструкциям. Подходит для систем, где требуется организовать подвесную трассу с умеренной нагрузкой - например, для слаботочных кабелей, проводов управления, сигнализации или питания оборудования. Часто применяется в автомобильных цехах, на объектах строительства, в промышленных помещениях с высокой влажностью или риском коррозии.

Технические характеристики

• Тип изделия: направляющая под лоток
• Ширина совместимости: 300 мм
• Высота совместимости: 100 мм
• Максимальная высота кабельного канала: 37 мм
• Материал: сталь оцинкованная, толщиной 2 мм
• Покрытие: цинк-ламельное - устойчиво к коррозии, не требует дополнительной защиты
• Цвет: светло-серый
• Тип крепления лотка: винтовой - позволяет плотно фиксировать лоток болтами
• Исполнение: накладной зажим - монтируется сверху на лоток, не требует внутреннего крепления
• Совместимость с типом лотка: универсальная - работает с большинством стандартных лотков

Совместимость и монтаж

Направляющая под лоток SPC основание 300 мм цинк-ламельная DKC совместима с лотками шириной до 300 мм и высотой до 100 мм. Крепление осуществляется через винты, которые затягиваются в предварительно просверленные отверстия в нижней части лотка. Накладной зажим позволяет легко зафиксировать лоток без демонтажа всей системы. Для монтажа используются шпильки M8–M10, установленные с шагом не более 1,5 метра. Учитывайте, что максимальная нагрузка на одну шпильку ограничена - не рекомендуется перегружать систему тяжёлыми лотками с массивными кабелями.

Преимущества

• Цинк-ламельное покрытие повышает срок службы в агрессивных средах - особенно важно в цехах с влагой, маслом или химическими испарениями
• Оцинкованная сталь толщиной 2 мм обеспечивает достаточную жесткость при минимальном весе
• Накладной зажим ускоряет монтаж - не нужен доступ к внутреннему пространству лотка
• Универсальное исполнение позволяет использовать с различными моделями лотков без замены комплектующих

Ограничения применения

• Не предназначен для крепления лотков шириной более 300 мм - возможен прогиб или деформация
• Не рассчитана на значительные динамические нагрузки - не подходит для тяжёлых силовых кабелей или частых вибраций
• Максимальная высота кабельного канала - 37 мм; при превышении этого значения лоток может не закрываться должным образом
• Требуется точное соблюдение шага крепления - слишком большой интервал между шпильками снижает устойчивость

Примеры использования

• Подвес кабельных лотков в сборочном цехе автозавода
• Организация трассы для сигналов и управления на строящемся объекте
• Фиксация слаботочных каналов в производственных помещениях с высокой влажностью
• Монтаж распределительных коробок и проводов в технических помещениях с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы лоток имел подходящий профиль - он должен свободно входить в зажим без усилия
• Используйте антивибрационные прокладки, если система подвержена постоянным колебаниям
• При использовании в сырых местах дополнительно контролируйте состояние соединений - даже цинк-ламельное покрытие со временем может выгореть при постоянном контакте с соляными растворами
• Артикул bmt1030zl можно комбинировать с другими элементами серии B5 Combitech - все детали имеют одинаковые габариты и крепёжные параметры
• Запаситесь запасными винтами - они часто теряются при многократной сборке/разборке
