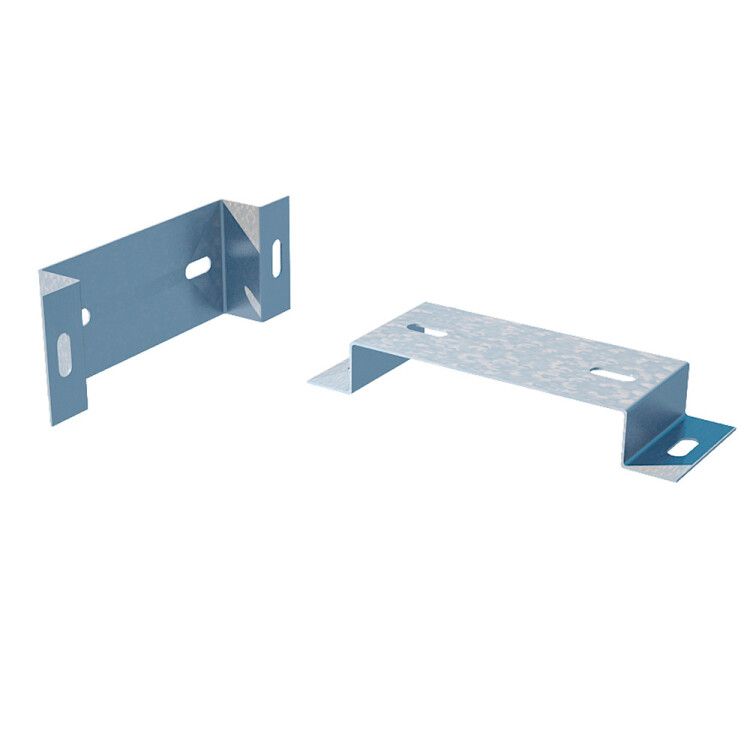

Скоба универсальная КМ-профиль 400, 200 мм Система КМ LO1132

Скоба универсальная 400 мм КМ-профиль - это надёжный крепёжный элемент для фиксации металлических кабельных лотков шириной до 400 мм. Разработана для систем КМ-профиль, обеспечивает устойчивую подвесную или накладную установку в помещениях с умеренным климатом.

Назначение и область применения

Скоба универсальная 400 мм КМ-профиль предназначена для крепления кабельных лотков к стенам, потолкам или другим несущим конструкциям. Применяется при вертикальной и напольной прокладке кабельных трасс. Подходит для внутренней установки в офисах, производственных цехах, телекоммуникационных помещениях и других зонах с контролируемой средой. Изделие совместимо со всеми типами металлических лотков серии КМ-профиль.

Технические характеристики

• Размеры для лотка: ширина 400 мм, высота 200 мм
• Максимальная высота канала: 200 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина материала: 2 мм
• Покрытие: оцинкованное, антикоррозийное
• Цвет: светло-серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях сухого и слабоагрессивного воздуха
• Тип крепления: винтовой (через отверстия для болтов или саморезов)
• Тип монтажа: подвесной или накладной

Совместимость и монтаж

Скоба универсальная 400 мм КМ-профиль совместима со всеми лотками серии КМ-профиль, имеющими соответствующую ширину. Для монтажа используются стандартные крепёжные элементы - болты М8–M10 или саморезы, в зависимости от основания. Настилается на поверхность или подвешивается на шпильки через предварительно просверленные отверстия. Рекомендуется использовать комплектные крепежи от того же производителя для гарантированной совместимости и нагрузочной способности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Оцинкование по методу Сендзимира обеспечивает равномерное покрытие и долговечность в условиях нормальной влажности. Не рекомендуется применение в агрессивных средах - химических производствах, на открытых площадках без защиты, в помещениях с постоянным воздействием воды или паров кислот.

Преимущества

• Высокая прочность за счёт толщины материала 2 мм и качественного оцинкования
• Универсальность - подходит для любых типов лотков КМ-профиль
• Готов к быстрому монтажу - не требует сварки или специальных инструментов
• Защита от коррозии сохраняет внешний вид и функциональность на протяжении всего срока службы
• Светло-серый цвет не выделяется на фоне лотков и трубопроводов

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков
• Не применяется в средах с повышенной влажностью (>80%) или постоянным контактом с водой
• Запрещён контакт с агрессивными химикатами - щелочами, кислотами, солями
• Не рассчитана на механические удары или динамические нагрузки выше проектных значений
• Не совместима с лотками шириной более 400 мм - требуется замена на другую модель

Примеры использования

• Фиксация лотков в серверных помещениях на потолочных балках
• Установка кабельных трасс в производственных цехах рядом с оборудованием
• Монтаж распределительных каналов в административных зданиях
• Создание вертикальных стояков для силовой и слаботочной проводки

Практические советы

• Перед монтажом проверьте посадочные размеры лотка - ширина должна точно соответствовать 400 мм
• При подвесном монтаже используйте шпильки с анкерными гайками, чтобы исключить люфт
• На длинных участках трассы устанавливайте скобы с шагом не более 1,5 метра
• При использовании в помещениях с частыми перепадами температур - проверяйте затяжку креплений после первых 2–3 недель эксплуатации
• Скоба универсальная 400 мм КМ-профиль легко сочетается с другими элементами серии - можно собирать многоуровневые системы без переделок
