Универсальная скоба 600 мм - LO1134 КМ-Профиль US600

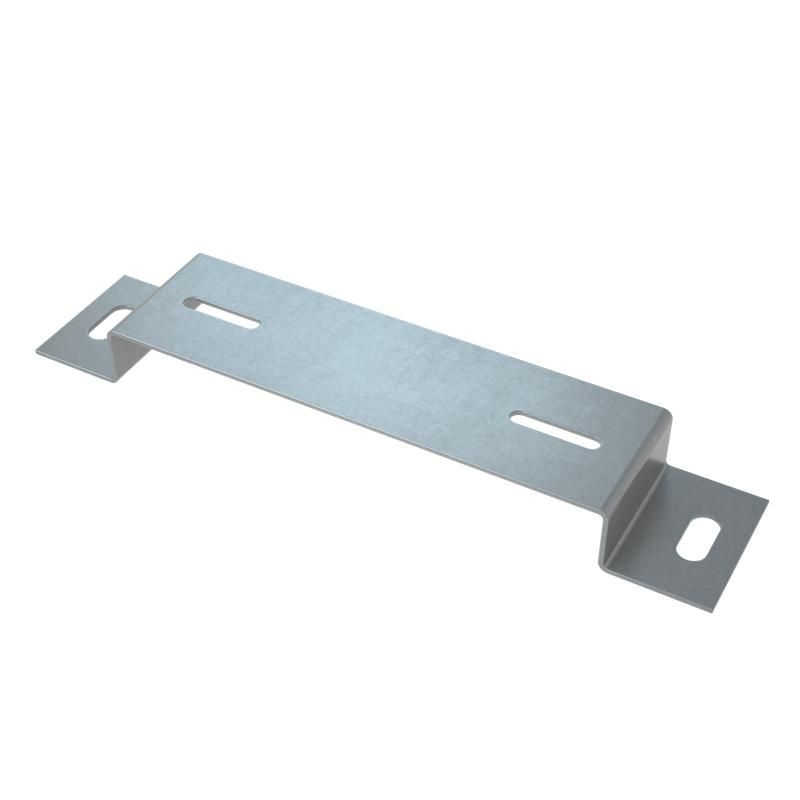

Скоба универсальная 600 мм КМ-профиль - это надёжный крепёжный элемент для монтажа металлических кабельных лотков типа КМ-профиль. Применяется в системах прокладки кабеля внутри зданий, обеспечивает жёсткую фиксацию лотков на стене, потолке или полу. Артикулы us600 и lo1134 соответствуют одному изделию.

Назначение и область применения

Скоба универсальная 600 мм КМ-профиль предназначена для крепления кабельных лотков шириной до 600 мм. Подходит для вертикального и горизонтального монтажа - как на стены, так и на потолки. Также применяется для подвеса на шпильках, когда требуется отступ от поверхности. Используется в помещениях с умеренным климатом: офисах, производственных цехах, трансформаторных подстанциях, серверных. Не рекомендуется для открытых площадок или агрессивных сред (высокая влажность, химические пары, солевые осадки).

Технические характеристики

• Ширина канала: 600 мм - совместима с лотками этой же ширины
• Максимальная высота канала: 200 мм - поддерживает лотки с глубиной до этого значения
• Толщина материала: 2 мм - обеспечивает достаточную жёсткость при нагрузке
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие цинком, устойчивое к механическому воздействию
• Тип крепления: винтовой - фиксируется болтами или саморезами через отверстия
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40C до +40C, в условиях сухого воздуха
• Цвет: светло-серый - соответствует цвету лотков серии КМ-профиль
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при нагреве

Совместимость и монтаж

Скоба универсальная 600 мм КМ-профиль совместима со всеми лотками серии КМ-профиль, включая прямые, угловые и переходные элементы. Монтаж выполняется с помощью винтов M8–M10 (не входят в комплект). Отверстия для крепления расположены по периметру скобы - позволяют закрепить её к бетону, кирпичу или металлоконструкции. Для подвеса на шпильках используются гайки и шайбы. Расстояние между точками крепления - не более 1,5 метра при максимальной нагрузке. Не требует сварки - сборка осуществляется на болтах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Материал не выделяет токсичных веществ при нагреве. Огнестойкость подтверждает возможность применения в системах, где важна пожарная безопасность. Соответствует нормам для внутренней прокладки кабелей в зданиях.

Преимущества

• Высокая прочность за счёт толщины 2 мм и технологии оцинковки Сендзимира
• Готовая совместимость с лотками КМ-профиль - не нуждается в адаптерах
• Универсальный тип крепления - можно использовать как настенную, так и подвесную скобу
• Не требует специальных инструментов - монтаж доступен даже начинающему электромонтажнику
• Сохраняет целостность при температурных колебаниях - не деформируется

Ограничения применения

• Не предназначен для наружной установки - риск коррозии при постоянной влажности
• Не подходит для лотков шириной больше 600 мм или высотой выше 200 мм
• Не рассчитана на динамические нагрузки - не применять там, где возможны вибрации оборудования
• Запрещён контакт с кислотными, щелочными растворами или морской водой
• Не заменяет опорные рамы или кронштейны для тяжёлых многоканальных систем - только вспомогательный крепёж

Примеры использования

• Фиксация лотка 600×200 мм вдоль стены в распределительном щите
• Подвес лотка на шпильках от потолка в серверной комнате
• Крепление нескольких лотков друг над другом - скоба служит промежуточным элементом
• Монтаж в цеху с минимальной запылённостью - например, на участке автоматизации производства

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка точно соответствовала 600 мм - допуск +-2 мм
• При использовании на потолке используйте анкерные болты, а не обычные дюбели
• Для длинных трасс (более 5 м) устанавливайте скобы каждые 1,2–1,5 м - это снижает провисание
• Не затягивайте крепёж слишком сильно - есть риск повреждения оцинкованного слоя
• Скоба универсальная 600 мм КМ-профиль хорошо сочетается с другими элементами серии - используйте одинаковые артикулы (us600, lo1134) для единообразия системы
