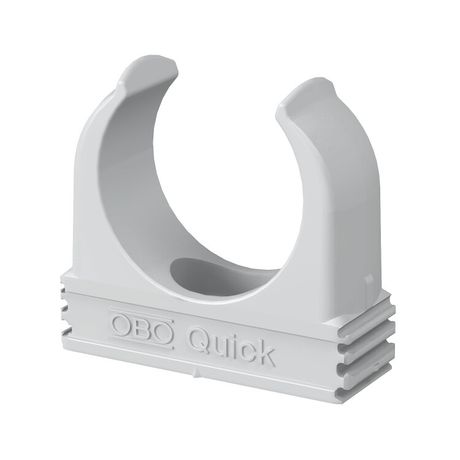

Трубный зажим OBO Quick, M20 (2955 M20) | 2149010 Bettermann

Трубный зажим OBO Quick, M20, d19.4мм, полипропилен, светлый серый - надёжное крепление для труб диаметром 20 мм, предназначенное для фиксации металлических и пластиковых систем вдоль стен и потолков. Артикул 2955 M20 от бренда OBO Bettermann сочетает простоту монтажа с совместимостью в комплектах OBO Quick-Pipe.

Назначение и область применения

Зажим OBO Quick используется для крепления одиночных труб на стенах, потолках и других вертикальных поверхностях. Подходит для стальных, медных и пластиковых труб, особенно эффективен при сборке систем OBO Quick-Pipe. Применяется в промышленной автоматизации, энергетике, HVAC, лабораториях и объектах с высокими требованиями к чистоте и герметичности.

Технические характеристики

• Диаметр трубы: 20 мм (внутренний проход соответствует d19.4 мм)
• Материал корпуса: полипропилен - устойчив к химическим воздействиям, не проводит ток, не ржавеет
• Тип крепления: отверстие под винт или шуруп (резьба M6)
• Максимальное количество труб на один зажим: 1
• Цвет: светло-серый
• Артикулы: 2955 M20 / 2149010
• Рекомендуемое расстояние между креплениями: 50–60 см
• Поддерживает соединение в ряд с другими зажимами OBO Multi-Quick и starQuick

Совместимость и монтаж

Зажим OBO Quick, M20 легко комбинируется с другими элементами серии OBO Quick. Для монтажа требуется сверление отверстия под винт М6 или использование забивного дюбеля. Продольное отверстие позволяет точно выровнять зажим перед затяжкой. Направляющие на корпусе обеспечивают автоматическую центровку трубы - снижают риск перекоса при установке. Крепится одним винтом, не требует специального инструмента.

Преимущества

• Универсальность: работает с большинством метрических труб от M16 до M32
• Стойкость к коррозии: полипропилен не подвержен окислению, подходит для влажных сред
• Легкий вес: удобен при работе на высоте и в труднодоступных местах
• Интеграция в системы OBO: совместим с целой экосистемой креплений и труб
• Автоматическая центровка: направляющие исключают необходимость точной регулировки во время монтажа

Ограничения применения

• Не предназначены для механически нагруженных систем - не используются как несущие элементы
• Полипропилен теряет прочность при температуре выше +80 C - не подходит для горячих трубопроводов
• Не рекомендуется для открытого монтажа в условиях постоянного UV-облучения - материал со временем стареет
• Не применяются для труб с внешним диаметром более 21 мм - возможен проскальзывание

Примеры использования

• Фиксация воздуховодов в системах вентиляции
• Крепление гофрированных пластиковых труб OBO Quick-Pipe в производственных помещениях
• Установка сигнальных и слаботочных трубопроводов в медицинских учреждениях
• Монтаж труб в лабораториях с частой мойкой - благодаря химической стойкости материала

Практические советы

• Выбирайте винты класса прочности 8.8 или выше - они лучше удерживают нагрузку
• При монтаже в ряд используйте одинаковые шаги крепления - это сохраняет эстетику и равномерную нагрузку
• Перед установкой проверьте внутренний диаметр трубы: он должен быть ≤19.4 мм
• Для жестких труб (например, стальные) предварительно зафиксируйте их вручную, чтобы избежать перекоса при затяжке
• Не используйте этот зажим для труб с резьбой - он служит только для крепления, а не для соединения
