Соединение на стык для кабель-канала 140х50 фронт. DKC 01404 ДКС

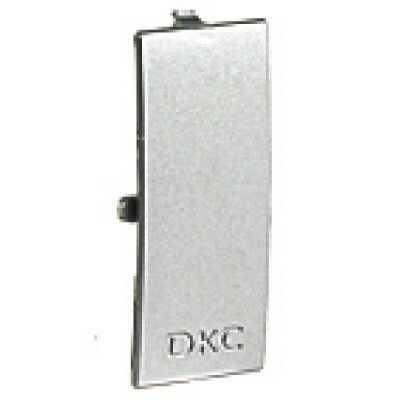

Накладка на стык крышки 120 мм, соединение для кабель-канала 140х50 мм от DKC (ДКС), артикул 01404, предназначена для герметичного и эстетичного соединения двух участков кабель-канала серии In-liner Front. Она скрывает зазор между элементами трассы, обеспечивая целостный внешний вид и сохраняя степень защиты IP40.

Назначение и область применения

Накладка на стык крышки 120 мм используется исключительно для соединения двух кабель-каналов серии In-liner Front с размерами 140×50 мм. Её задача - закрыть щель в месте стыка, чтобы трасса выглядела цельной, а внутреннее пространство оставалось защищённым от пыли. Применяется в офисах, учебных заведениях, административных зданиях, где кабели прокладываются открыто и требуют аккуратного оформления. Подходит для систем, где важна чистота и визуальная гармония.

Технические характеристики

• Ширина: 140 мм - соответствует ширине кабель-канала, для которого предназначена
• Глубина: 50 мм - совпадает с глубиной профиля канала In-liner Front
• Тип изделия: накладка на стык крышки, не является самостоятельным каналом
• Степень защиты: IP40 - предотвращает попадание твёрдых частиц крупнее 1 мм, не защищает от воды
• Материал: пластик, без галогенов - безопасен при горении, не выделяет токсичных паров
• Цвет: чисто-белый - сочетается с белыми корпусами кабель-каналов серии In-liner Front
• Исполнение: под ламинирование стыков - Designed для плотного прилегания к кромкам крышек
• Тип крепления: защёлкивание - фиксируется без инструментов, просто нажимается на место стыка
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещении с умеренным климатом, включая холодные зимние периоды
• Покрытие: необработанное - матовая поверхность, не царапается, легко моется

Совместимость и монтаж

Накладка совместима **только** с кабель-каналами серии In-liner Front, имеющими размер 140×50 мм. Не подходит для других серий, даже если ширина совпадает - форма крепления и посадочные места уникальны.

Монтаж выполняется вручную:

• Установите два кабель-канала так, чтобы их крышки образовали ровный стык
• Приложите накладку сверху, выровняйте по краям
• Аккуратно надавите до характерного щелчка - защёлки входят в пазы крышек
• Проверьте, что накладка не болтается и полностью закрывает зазор

Не требуется сверление, саморезы или клей. Для демонтажа - слегка оттяните край накладки в сторону, она отщёлкнется.

Безопасность и стандарты

Накладка выполнена из самозагасающего пластика без галогенов, соответствует требованиям безопасности для внутрипомещений. Степень защиты IP40 гарантирует, что внутрь канала не попадут крупные пылевые частицы, но не защищает от брызг, влаги или мытья. Не используйте в сырых помещениях, на улице или рядом с источниками воды.

Преимущества

• Эстетика - скрывает стык, делает трассу визуально непрерывной
• Простота монтажа - не нужны инструменты, достаточно защёлкнуть
• Долговечность - материал не желтеет под UV-лучами, цвет остаётся ярким
• Лёгкая очистка - поверхность не собирает пыль, протирается влажной салфеткой
• Совместимость с системой - идеально подходит к другим элементам In-liner Front

Ограничения применения

• Не предназначена для использования вне помещений - IP40 не защищает от влаги
• Не работает с другими сериями кабель-каналов, даже если размеры совпадают
• Не рекомендуется применять там, где возможны механические удары - пластик хрупкий
• Не подходит для нагрузок выше веса кабелей - не является несущим элементом
• Не допускается использование в средах с агрессивными химическими веществами

Примеры использования

• Соединение двух участков кабель-канала в офисе при изменении направления трассы
• Закрытие стыка между вертикальным и горизонтальным участком трассы возле панели управления
• Формирование непрерывной линии вдоль потолка или стены в учебной аудитории
• Обустройство точек подключения оборудования, где кабели переходят от одного канала к другому

Практические советы

• Перед установкой проверьте, что края крышек кабель-канала ровные - искривлённые края мешают защёлкиванию
• Если стык находится в зоне сильного движения (например, около двери), убедитесь, что накладка плотно зафиксирована - её можно дополнительно прижать рукой после монтажа
• Не используйте силу при установке - если не защёлкивается, скорее всего, установлен неверный тип канала
• При замене повреждённой накладки - снимите старую, затем установите новую, не пытайтесь ремонтировать
• Сохраняйте запасные накладки - они компактны, удобны для хранения и часто требуются при модификациях трассы
