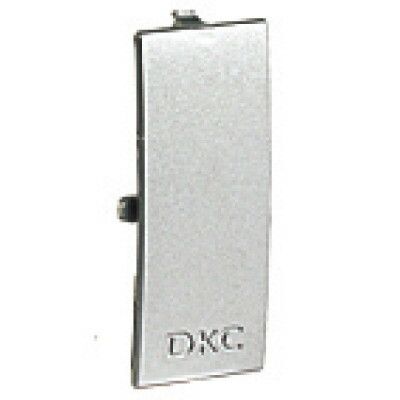

Соединение на стык для кабель-канала 90х25 DKC 09204 ДКС

Накладка на стык 90х25 мм от DKC (ДКС), артикул 09204, предназначена для эстетичного закрытия стыка между фронтальными крышками коробов серии In-liner Front. Изделие из прочного АБС-пластика легко монтируется и обеспечивает чистый внешний вид при использовании в помещениях с умеренным климатом.

Назначение и область применения

Накладка на стык 90х25 мм используется исключительно для декоративного оформления шва между двумя смежными фронтальными крышками коробов. Она не выполняет функции герметизации, механической защиты или электрической изоляции. Применяется в системах распределения проводов внутри зданий - например, в офисах, производственных цехах, административных помещениях, где важна аккуратная визуальная составляющая коробов.

Технические характеристики

• Тип изделия: накладка на стык
• Габариты: 90 × 25 мм - соответствуют типоразмеру короба In-liner Front
• Материал: АБС-пластик - ударопрочный, не выгорает под светом, не содержит галогенов
• Цвет: чисто-белый - совпадает с цветом крышек коробов серии In-liner Front
• Степень защиты IP40 - предотвращает попадание твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с температурой от −25C до +40C и относительной влажностью до 80%

Совместимость и монтаж

Накладка на стык 90х25 мм совместима только с коробами серии In-liner Front от DKC, имеющими такие же габариты. Монтаж осуществляется путём защелкивания - изделие плотно фиксируется в стыке между двумя крышками без инструментов. Для правильной установки необходимо, чтобы крышки были точно выровнены по плоскости. Не подходит для коробов других серий или сторонних производителей даже при совпадении размеров - из-за различий в форме замков.

Безопасность и стандарты

Изделие изготовлено из галоген-free АБС-пластика, что снижает выделение токсичных веществ при нагреве. Соответствует требованиям безопасности для внутреннего электрооборудования. Степень защиты IP40 соответствует ГОСТ 14254, но не рассчитана на работу во влажных средах или на улице.

Преимущества

• Эстетично маскирует щель между крышками, делая короб визуально цельным
• Не требует крепежа - монтаж занимает несколько секунд
• Устойчив к деформациям и потере цвета при нормальной эксплуатации
• Поддерживает единый дизайн всей системы In-liner Front

Ограничения применения

• Не применяется в условиях повышенной влажности, сырых помещениях или на улице - IP40 не защищает от воды
• Не предназначен для нагрузок - нельзя наступать, давить или использовать как опорную поверхность
• Не совместим с коробами других серий, даже если размеры совпадают
• Не рекомендуется для помещений с температурой ниже −25C или выше +40C

Примеры использования

• Закрытие стыка между двумя горизонтальными участками короба вдоль стены в офисном помещении
• Формирование чистого перехода между вертикальным и горизонтальным коробом в производственной зоне
• Декоративное завершение линии коробов в учебных классах, медицинских кабинетах, лабораториях

Практические советы

• Перед установкой проверьте, что крышки короба полностью заперты и находятся в одной плоскости - иначе накладка не защелкнётся
• Если требуется соединение более двух крышек подряд, используйте одну накладку на каждый стык
• Не пытайтесь модифицировать накладку - её форма рассчитана именно на корпус In-liner Front, любые изменения нарушают посадку
• При необходимости замены - просто оттяните край накладки в сторону, она легко освобождается без повреждения
