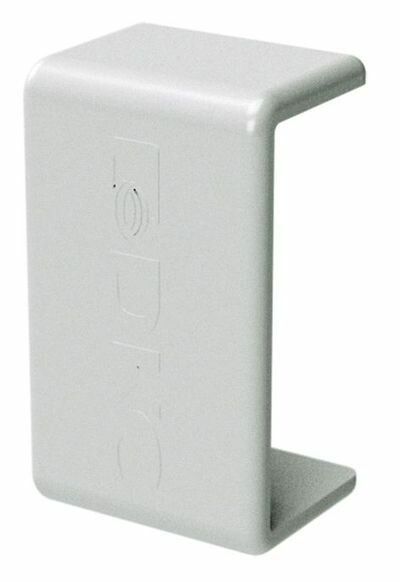

Соединение на стык для кабель-канала GM 25х17 DKC 00591 ДКС

Соединение на стык для кабель-канала GM 25х17 от DKC (ДКС), артикул 00591, предназначено для надёжного и аккуратного соединения участков мини-каналов серии In-liner Classic. Это решение обеспечивает герметичный стык и сохраняет целостность кабельной трассы без лишних зазоров или выступов.

Назначение и область применения

Соединение на стык для кабель-канала GM 25х17 используется для соединения двух секций мини-канала одинакового размера - 25×17 мм. Он фиксирует крышку на месте, скрывая щель между элементами трассы. Подходит для внутренней прокладки кабелей в помещениях: офисах, квартирах, школах, медицинских учреждениях. Особенно эффективен там, где важна эстетика - например, при монтаже на виду вдоль стен или потолков.

Технические характеристики

• Ширина: 25 мм - соответствует ширине канала серии In-liner Classic
• Глубина: 17 мм - точно совпадает с глубиной профиля канала
• Материал: ПВХ без галогенов - безопасен при горении, не выделяет токсичных паров
• Тип крепления: Защёлкивание - монтируется без инструментов, просто вставляется в стык
• Тип изделия: Накладка - не заменяет основной канал, работает как завершающий элемент
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Исполнение: Объединённая крышка - одна деталь, которая одновременно закрывает оба конца канала
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях
• Цвет: Чисто-белый - сочетается с большинством интерьеров
• Форма: Симметричный - можно использовать в любом направлении
• Покрытие: Без покрытия - поверхность матовая, не требует дополнительной обработки

Совместимость и монтаж

Соединение на стык для кабель-канала GM 25х17 совместимо **только** с мини-каналами серии In-liner Classic размером 25×17 мм. Не подходит для других брендов или размеров - даже небольшое расхождение в габаритах (например, +-0,5 мм) может нарушить плотность защёлкивания.

Монтаж выполняется в три шага:

1. Заведите конец одного канала в стык до упора.
2. Поднесите второй канал с противоположной стороны и введите его в ту же деталь.
3. Проверьте, что крышка плотно защёлкнулась - слышен характерный щелчок.

Не требуется сверление, саморезы или клей. Для удобства работы рекомендуется собирать трассу на ровной поверхности перед установкой на стену.

Безопасность и стандарты

Изделие изготовлено из ПВХ без галогенов, что снижает риск образования ядовитых веществ при перегреве или возгорании. Соответствует требованиям безопасности для внутреннего использования в жилых и общественных зданиях. Степень защиты IP40 гарантирует, что внутрь канала не попадут крупные твердые предметы, такие как провода или инструменты, но не защищает от влаги - не используйте в сырых помещениях или на улице.

Преимущества

• Эстетично скрывает стыки - не создаёт визуального разрыва в трассе
• Простота монтажа - не нужны инструменты, достаточно рук
• Высокая точность геометрии - идеальная посадка благодаря стандартизированному производству
• Устойчивость к царапинам - материал сохраняет внешний вид после многократного обслуживания
• Безгалогенный состав - экологически безопасен, соответствует современным нормам

Ограничения применения

• Не предназначен для наружного использования - IP40 не защищает от влаги
• Не подходит для высоких температур - не монтируйте рядом с нагревательными приборами или в местах, где возможен перегрев выше +40C
• Не используется для соединения каналов разного размера - только с 25×17 мм
• Не является нагрузочным элементом - не воспринимает механические усилия, кроме легкого давления при защёлкивании

Примеры использования

• Соединение двух участков кабель-канала вдоль стены в офисном помещении
• Переход между вертикальной и горизонтальной трассой внутри шкафа управления
• Завершение линии кабельной системы в комнате, где важно сохранить чистую линию
• Монтаж в учебных классах, больницах, гостиницах - где нужна аккуратная и безопасная прокладка

Практические советы

• Перед монтажом проверьте, чтобы концы каналов были ровно срезаны - неровный срез затруднит защёлкивание
• Если соединение не фиксируется - осмотрите защёлки на наличие деформаций; возможно, деталь бракованная
• Не используйте силу при установке - если не встаёт легко, не пытайтесь «вбить». Возможно, вы выбрали неверный тип или размер
• Сохраняйте оригинальную плёнку до окончания монтажа - она защищает белый цвет от царапин при перевозке и хранении
• Для длинных трасс рекомендуется устанавливать соединения через каждые 1–2 метра - это увеличивает жесткость всей системы
