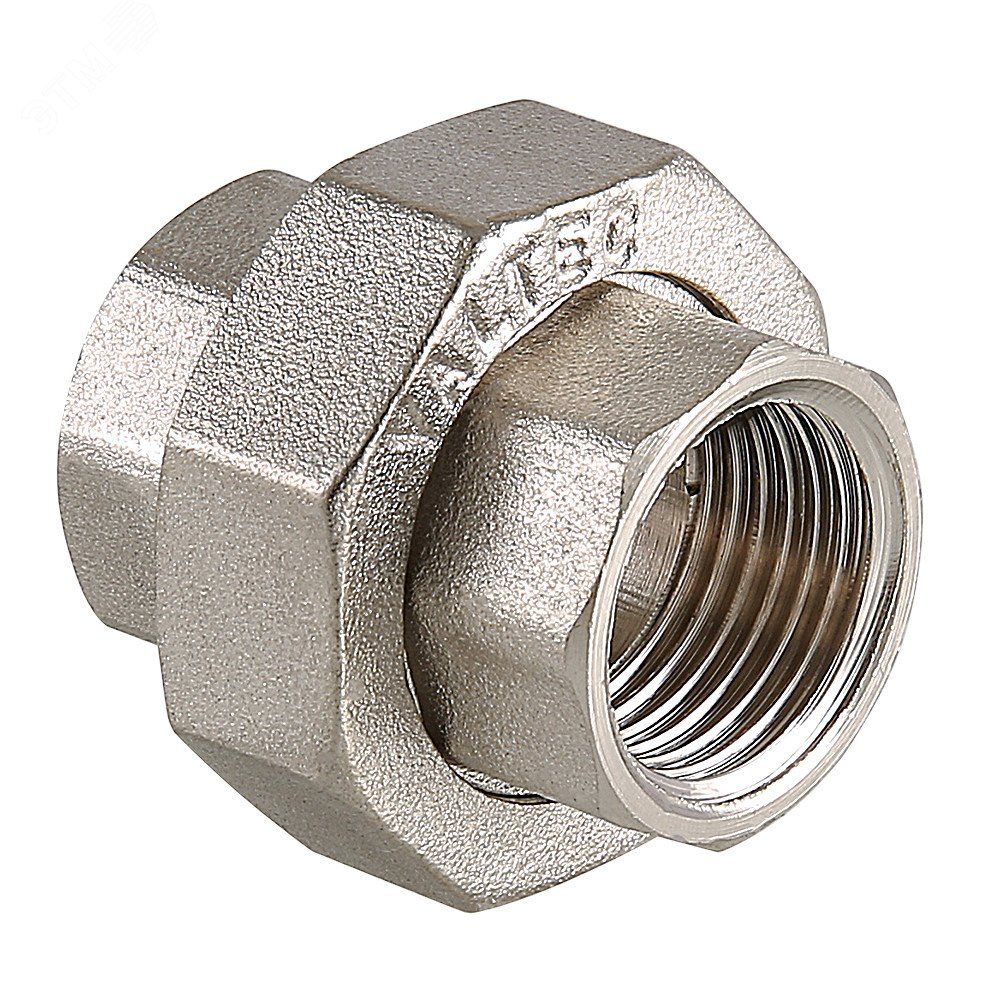

Соединение разъемное 1' ВВ - VTr.340.N.0006 VALTEC S34010006

Соединение разъемное 1 дюйм винтовое от VALTEC (артикулы s34010006 и vtr.340.n.0006) - это надежный элемент для быстрого соединения и разъединения трубопроводов под давлением. Латунная никелированная конструкция обеспечивает долговечность в агрессивных средах, а винтовой тип крепления позволяет выполнять монтаж без сварки.

Назначение и область применения

Соединение разъемное 1 дюйм винтовое предназначено для временного или периодически обслуживаемого соединения трубопроводов, где требуется частый доступ к системе. Подходит для гидравлических и пневматических систем, систем горячего водоснабжения, тепловых пунктов и технологических линий с регулярным техобслуживанием.

Технические характеристики

• Резьба: внутренняя/внутренняя (ВВ), цилиндрическая, по ГОСТ 6357 (ISO 228, EN 10226)
• Совместимость: допускает подключение с наружной конической резьбой (ГОСТ 6211 / ISO R7)
• Рабочее давление: до 40 бар
• Максимальная рабочая температура: +120 C
• Материал корпуса: латунь с никелевым покрытием
• Уплотнение: кольцо из EPDM (этиленпропиленовый каучук)
• Момент затяжки накидной гайки: не более 30 Нм

Совместимость и монтаж

Соединение разъемное 1 дюйм винтовое имеет две внутренние резьбы - значит, его можно использовать между двумя трубами с внешней резьбой. Для герметичного соединения с коническими резьбами (например, на фитингах по ГОСТ 6211) уплотнение обеспечивается за счет деформации EPDM-кольца при затяжке. Монтаж выполняется вручную: накидная гайка накручивается до упора, после чего необходимо проверить момент затяжки - не превышать 30 Нм, чтобы не повредить резьбу или уплотнение.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 6357 и ГОСТ 6211, что гарантирует взаимозаменяемость с другими компонентами, произведенными по этим нормам. Материал латуни с никелевым покрытием устойчив к коррозии в условиях повышенной влажности и химически активных сред. EPDM-уплотнение безопасно для воды и паровой среды при температуре до 120 C.

Преимущества

• Никелированная поверхность снижает риск окисления и облегчает очистку
• EPDM-уплотнение сохраняет эластичность при высоких температурах и не реагирует с водой
• Винтовой механизм исключает необходимость в специальном оборудовании - достаточно гаечного ключа
• Поддерживает многократные сборки-разборки без потери герметичности

Ограничения применения

• Не предназначен для работы с агрессивными химикатами (кислоты, щелочи, растворители) - материал уплотнения EPDM несовместим с ними
• Запрещена работа при температурах выше +120 C - возможна потеря герметичности
• Не рекомендуется применять в системах с постоянным ударным давлением или вибрацией - может произойти самопроизвольное раскручивание гайки
• Не используется для газовых систем с метаном или пропаном - уплотнение не сертифицировано для газового оборудования

Примеры использования

• Подключение насоса к контуру системы отопления для легкого демонтажа при ремонте
• Соединение участков трубопровода в тепловом пункте, требующих регулярной проверки
• Фланцевые переходники в промышленных установках, где нужна быстрая замена фильтров или клапанов
• Элементы испытательных стендов, где часто меняются шланги или оборудование

Практические советы

• Перед монтажом проверьте чистоту резьбы - грязь или старое уплотнение могут вызвать протечку
• Не используйте ленту ФУМ или пасту - они не нужны, так как уплотнение уже предусмотрено EPDM-кольцом
• При использовании с конической резьбой (ГОСТ 6211) затягивайте гайку до плотного контакта - перетяжка не увеличит герметичность, а повредит уплотнение
• При длительной работе при максимальной температуре (+120 C) рекомендуется контролировать состояние уплотнения каждые 6–12 месяцев
• Посадочный диаметр трубы: для резьбы 1" обычно применяются трубы с наружным диаметром около 33,5 мм - убедитесь, что ваша труба соответствует этому значению
