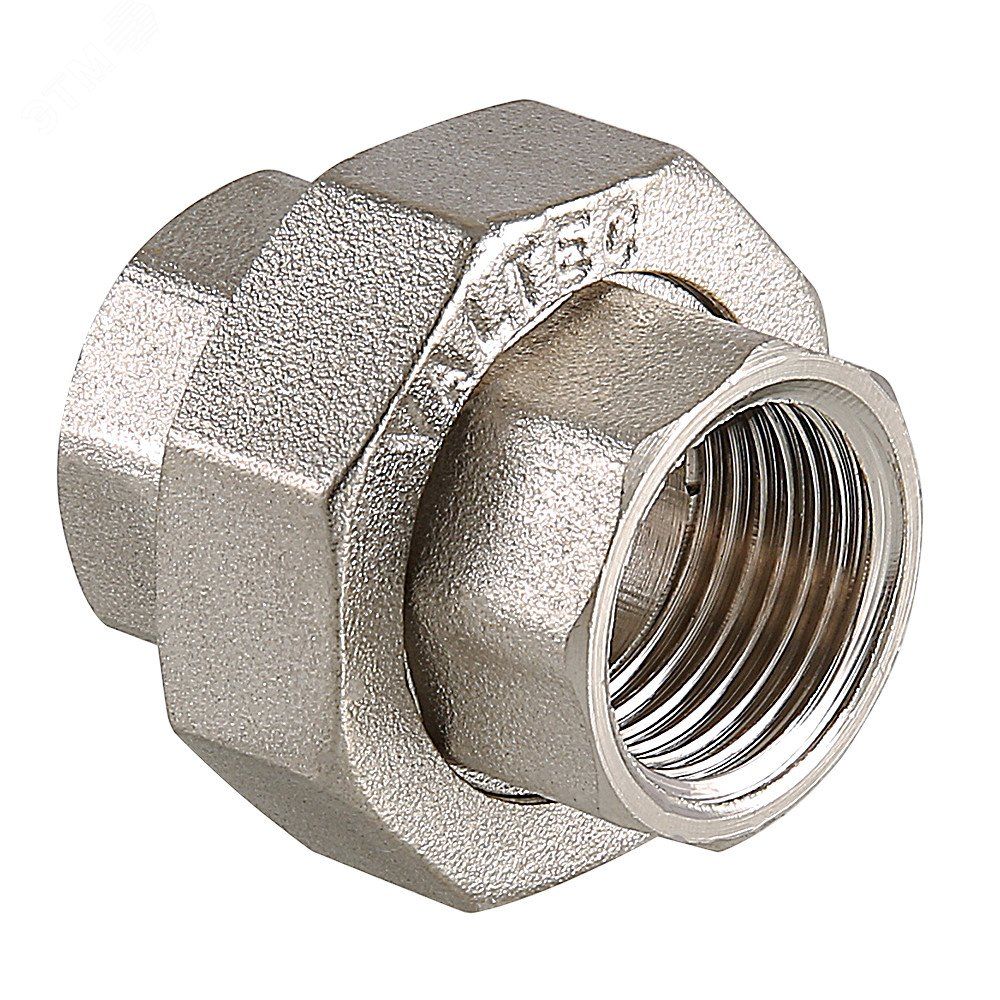

Соединение разъемное 1/2' ВВ - VTr.340.N.0004 VALTEC S34010004

Соединение разъемное 1/2 дюйма ввод-вывод от VALTEC (артикулы vtr.340.n.0004 и s34010004) - это надежный элемент для быстрого соединения и разъединения трубопроводов с внутренней резьбой. Подходит для систем с высоким давлением и требует минимального обслуживания.

Назначение и область применения

Это разъемное соединение предназначено для временного или периодически переподключаемых участков трубопровода. Оба конца имеют внутреннюю резьбу - значит, его используют между двумя внешними фитингами. Применяют в системах водоснабжения, отопления, пневматики и гидравлики, где нужна возможность демонтажа без резки трубы. Например, для подключения насосов, фильтров, счетчиков или контрольных точек.

Технические характеристики

• Резьба: внутренняя/внутренняя (ВВ), цилиндрическая, по ГОСТ 6357 (ISO 228, EN 10226)
• Условный диаметр: 1/2 дюйма (DN15)
• Рабочее давление: до 40 бар при температуре до 120 C
• Материал корпуса: латунь с никелевым покрытием - устойчив к коррозии и механическому износу
• Уплотнение: EPDM-кольцо - совместимо с водой, паром, маслами и большинством химических сред
• Момент затяжки: не более 30 Нм - превышение может повредить резьбу или уплотнение
• Макс. температура: 120 C

Совместимость и монтаж

Соединение разъемное 1/2 дюйма ввод-вывод работает с любыми компонентами, имеющими наружную цилиндрическую резьбу (ГОСТ 6357). Также допускается использование с коническими наружными резьбами (ГОСТ 6211 / ISO R7), но тогда требуется герметизация льном или анаэробным составом - EPDM-уплотнение само по себе не обеспечивает плотность при конической резьбе.

Монтаж выполняется вручную: вверните фитинг в один конец, затем второй - и закрутите накидную гайку до упора. Ключом используйте только момент до 30 Нм. Перед сборкой проверьте целостность уплотнительного кольца - замена при повреждении обязательна.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 6357 и ГОСТ 6211. Материал латуни и EPDM-уплотнение подходят для пищевых и питьевых систем, если соблюдены условия температуры и давления. Сертификаты качества доступны у производителя VALTEC.

Преимущества

• Никелированная поверхность предотвращает окисление и облегчает очистку
• EPDM-уплотнение долговечно при температурах до 120 C и влажной среде
• Разборная конструкция позволяет менять оборудование без сварки или резки труб
• Стандартная резьба обеспечивает совместимость с широким спектром фитингов

Ограничения применения

• Не использовать с агрессивными химикатами - например, сильными кислотами, щелочами или растворителями
• Не применять при температурах выше 120 C - риск деформации уплотнения
• Запрещено превышать момент затяжки 30 Нм - возможна трещина в резьбе или разрушение гайки
• Не рекомендовано для постоянных соединений - лучше использовать неразъемные фитинги для стационарных систем

Примеры использования

• Подключение фильтра к водопроводному стояку
• Переподключение насосной группы в системе отопления
• Соединение воздушного шланга с пневмораспределителем
• Тестирование оборудования перед установкой - можно легко отсоединить после испытаний

Практические советы

• Перед монтажом всегда проверяйте, что резьба на подключаемых деталях - именно наружная; если она внутренняя - это соединение не подойдет
• При использовании с конической резьбой обязательно наносите герметик - EPDM-кольцо здесь служит лишь дополнительной защитой
• При длительной работе под давлением проверяйте соединение каждые 6–12 месяцев - возможно проскальзывание гайки
• Храните запасные EPDM-уплотнения - они не вечны, особенно при частых разборках
• Артикулы vtr.340.n.0004 и s34010004 - это одно изделие. Разница в номерах связана с партиями - выбирайте любой.
