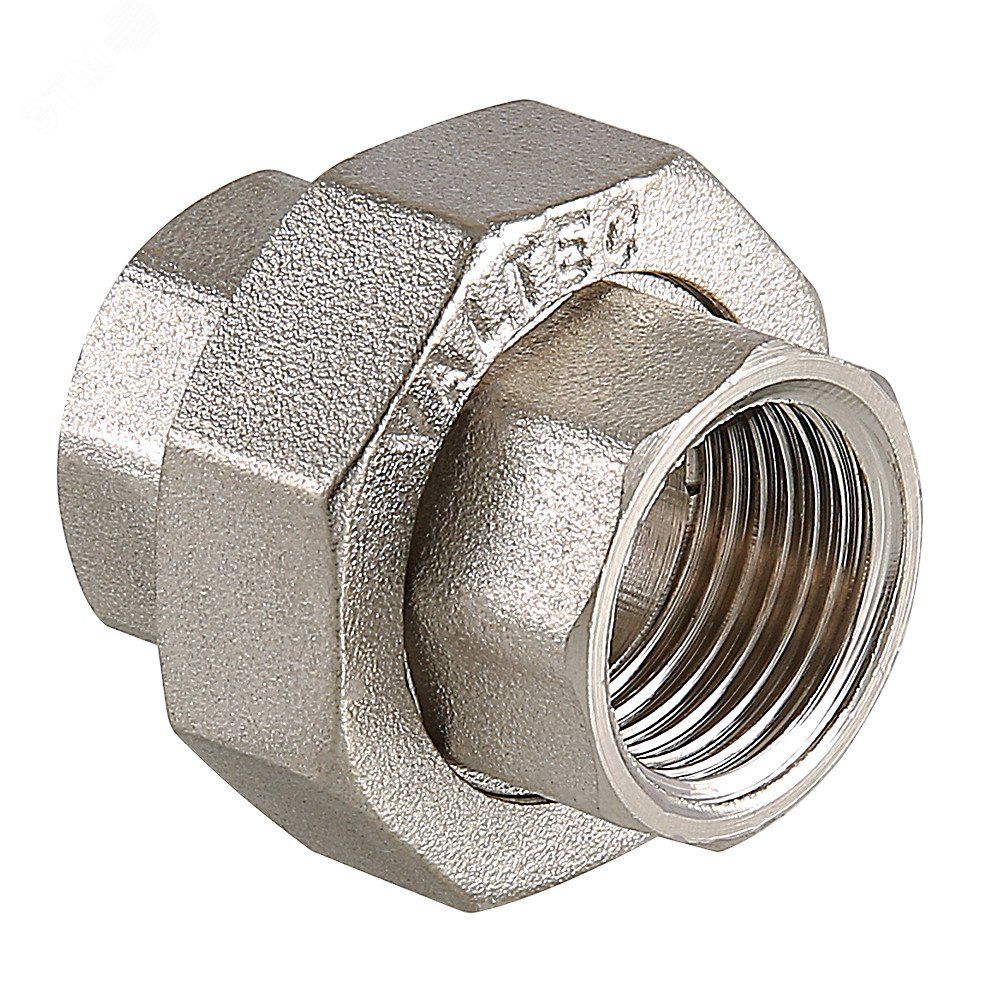

Соединение разъемное 3/4' ВВ - VTr.340.N.0005 VALTEC S34010005

Соединение разъемное 3/4 дюйма ввод-вывод от VALTEC - это надежный элемент для быстрого соединения и разъединения трубопроводов под давлением. Артикулы s34010005 и vtr.340.n.0005 подходят для систем с высокой герметичностью, где требуется частый доступ к узлу - например, для обслуживания насосов, фильтров или оборудования в промышленных условиях.

Назначение и область применения

Это разъемное соединение предназначено для временного или периодически открываемого подключения двух участков трубопровода. Оба конца имеют внутреннюю резьбу - значит, его можно использовать для перехода между двумя внешними трубными концами. Подходит для воды, воздуха, масла и других сред, неагрессивных к латуни. Часто применяется в системах водоснабжения, гидравлики, пневматики, на производстве и в теплотехнике.

Технические характеристики

• Резьба: внутренняя/внутренняя (ВВ), цилиндрическая, по ГОСТ 6357 (ISO 228, EN 10226); совместима с коническими наружными резьбами по ГОСТ 6211 (ISO R7)
• Условный диаметр: 3/4 дюйма (DN20)
• Рабочее давление: до 40 бар при температуре до 120 C
• Материал корпуса: латунь с никелевым покрытием - устойчив к коррозии и механическому износу
• Уплотнение: EPDM-кольцо - термостойкое, химически стойкое, работает в широком диапазоне температур
• Момент затяжки гайки: макс. 30 Нм
• Макс. температура среды: 120 C

Совместимость и монтаж

Соединение разъемное 3/4 дюйма ввод-вывод подключается к трубам с наружной резьбой - как цилиндрической, так и конической. Для герметизации используется уплотнительное кольцо внутри самого соединения; дополнительные материалы (ФУМ-лента, паста) не требуются. Монтаж выполняется вручную с использованием ключа - момент затяжки не должен превышать 30 Нм, чтобы не повредить резьбу или уплотнение. После сборки проверьте герметичность под давлением перед запуском системы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 6357 и ISO 228 для цилиндрической резьбы, а также допускает использование с коническими резьбами по ГОСТ 6211. Материалы сертифицированы для контакта с питьевой водой и пищевыми жидкостями. EPDM-уплотнение безопасно при температурах до 120 C и не выделяет токсичных веществ в нормальных условиях эксплуатации.

Преимущества

• Никелированная латунь обеспечивает долгий срок службы даже во влажной и агрессивной среде
• EPDM-уплотнение сохраняет эластичность при перепадах температур и не трескается при замерзании
• Разъемная конструкция позволяет менять оборудование без демонтажа всей линии
• Стандартная резьба гарантирует совместимость с большинством комплектующих европейского и российского производства

Ограничения применения

• Не предназначен для работы с агрессивными химикатами - щелочами, кислотами, растворителями
• Не рекомендуется применять при температурах выше 120 C - риск деформации уплотнения
• Запрещена работа с паром под давлением свыше 40 бар - возможна потеря герметичности
• Не подходит для установки в зонах постоянного вибрационного воздействия без дополнительной фиксации

Примеры использования

• Подключение фильтра к трубопроводу холодной воды в системе водоснабжения
• Смена насоса на гидравлической станции без слива всей системы
• Подсоединение контрольного прибора (манометра) к воздушному контуру
• Обслуживание теплообменника в системе отопления с частым доступом

Практические советы

• Перед монтажом проверьте, что резьба на подключаемых трубах не имеет повреждений - особенно важно при использовании конических резьб
• Не используйте силовые рычаги при затяжке накидной гайки - превышение момента в 30 Нм может вызвать трещины в латуни
• Если соединение часто разбирается, регулярно осматривайте EPDM-кольцо на предмет старения или сплющивания - меняйте при первых признаках износа
• При работе с конической резьбой не забудьте правильно направить уплотнительное кольцо - оно должно находиться между торцом соединения и резьбой подключаемой детали
• Артикулы s34010005 и vtr.340.n.0005 взаимозаменяемы - выбирайте по наличию на складе
