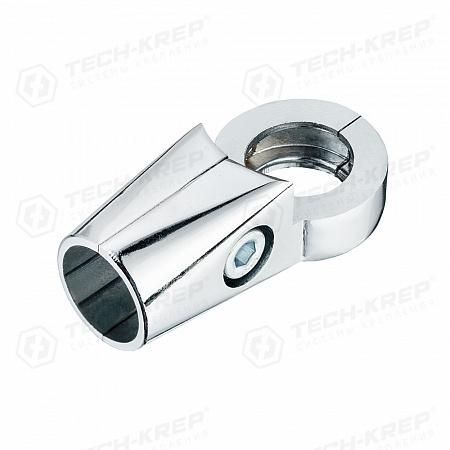

Соединитель 3-х труб угловой регулируемый, хром (1 шт) - пакет Tech-Krep 127451

Соединитель для труб угловой регулируемый, 3-х труб, хром от Zitar и Tech-KREP (артикулы 127 451 / 127451) - это компактный поворотный узел для соединения трёх труб под углом, позволяющий точно выставить направление потока в системах с ограниченным пространством.

Назначение и область применения

Этот соединитель используется для создания изгибов в трубопроводах, где требуется изменить направление потока на 90 градусов и подключить третью трубу перпендикулярно основной оси. Подходит для пневматических, гидравлических и водяных систем с невысоким давлением. Часто применяется в автоматизированных линиях, станках, конвейерах, системах охлаждения и бытовых установках, где важна точная ориентация труб.

Технические характеристики

• Количество входов/выходов: три - два боковых и один центральный
• Угол соединения: фиксированная 90° между двумя основными ветвями, третья ветвь - перпендикулярна
• Регулировка: возможен поворот одной из ветвей вокруг своей оси для точного совмещения
• Материал корпуса: силумин (лёгкий сплав алюминия с кремнием) + внутренние детали из углеродистой стали
• Поверхность: хромированное покрытие - защищает от коррозии, улучшает внешний вид
• Не предназначена для высоких температур - рабочий диапазон до 80 C

Совместимость и монтаж

Соединитель для труб угловой регулируемый, 3-х труб, хром рассчитан на трубы с наружным диаметром 16–20 мм. Для надёжного соединения используйте зажимные фитинги или резьбовые переходники соответствующего стандарта. Перед сборкой проверьте, чтобы все трубы имели одинаковый наружный диаметр - расхождение более чем +-0,5 мм вызывает протечки. Установка требует минимального усилия: достаточно затянуть фитинги рукой, затем слегка подтянуть ключом - переусердствовать нельзя, чтобы не деформировать силумин.

Безопасность и стандарты

Изделие не имеет сертификации по ГОСТ или ISO для систем под высоким давлением. Не рекомендовано для использования в пищевой, медицинской или газовой промышленности. Применяется исключительно в низконапорных системах с безопасными средами - водой, воздухом, маслом.

Преимущества

• Регулируемый угол позволяет легко выровнять трубы даже при неточных монтажных отверстиях
• Лёгкий вес силумина снижает нагрузку на крепления
• Хромированная поверхность устойчива к механическому воздействию и легко моется
• Один элемент заменяет комбинацию из двух обычных угольников и тройника - экономит место и время монтажа

Ограничения применения

• Не выдерживает давление выше 10 бар - риск разрушения корпуса
• Силумин чувствителен к ударным нагрузкам - не использовать в вибрационных зонах без демпферов
• Стальные внутренние части подвержены коррозии при контакте с агрессивными жидкостями (кислоты, щёлочи)
• Запрещено применять в системах с горячей паровой средой или температурой свыше 80 C

Примеры использования

• Подключение охладителя к насосу в станке с ЧПУ - три трубы: подача, возврат, байпас
• Распределение сжатого воздуха в пневмоприводе конвейера
• Система подачи воды в мойку оборудования на производстве
• Сборка декоративных трубопроводов в интерьере (например, в стиле лофт)

Практические советы

• Перед установкой проверьте, что трубы не имеют внутренних заусенцев - они царапают стенки соединителя и вызывают утечки
• При использовании в условиях повышенной влажности периодически протирайте хромированную поверхность сухой тканью - предотвращает образование белого налёта
• Если нужна герметичность в системе с частыми перепадами давления, используйте дополнительно резиновые уплотнители (не входят в комплект)
• Артикулы 127 451 и 127451 - это один и тот же продукт; различие лишь в формате записи номера
• Соединитель для труб угловой регулируемый, 3-х труб, хром от Zitar и Tech-KREP взаимозаменяем - отличаются только упаковкой и маркировкой
