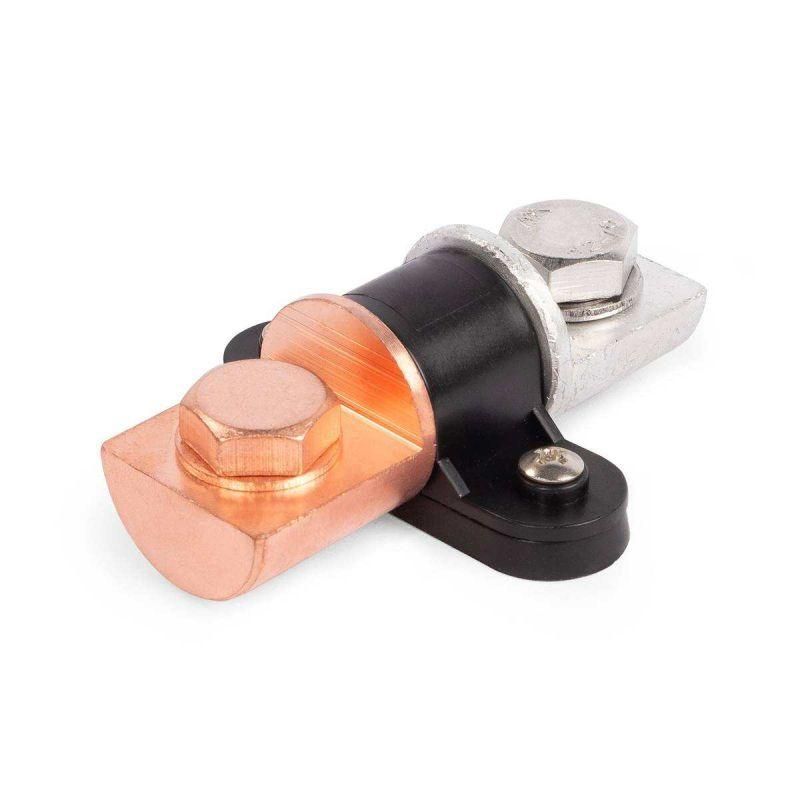

Соединитель алюмомедный АМК-30 (5 шт/упак) | 91882 КВТ

Соединитель алюмомедный АМК-30 от бренда КВТ предназначен для надёжного соединения алюминиевых и медных токоведущих частей - шин или кабелей с наконечниками - в одной электрической цепи. Благодаря технологии фрикционной сварки и специальной конструкции, он исключает коррозию на границе меди и алюминия, что делает его устойчивым решением для силовых цепей до 1 кВ.

Назначение и область применения

Соединитель алюмомедный АМК-30 используется там, где необходимо соединить медную и алюминиевую шины или кабели с опрессованными наконечниками. Подходит для сборки распределительных щитов, подстанций, систем энергоснабжения промышленных объектов, где используются разнородные проводники. Часто применяется в цепях постоянного и переменного тока до 1 кВ.

Технические характеристики

• Рассчитан на шины шириной 20, 25 и 30 мм
• Рабочее напряжение: до 1 кВ
• Крепёжный болт: М10
• Материал корпуса: электротехнический алюминий АД1 (с алюминиевой стороны), медь М1 (с медной стороны)
• Материал болтов: нержавеющая сталь AISI 304 - на алюминиевой стороне; медь М1 - на медной стороне
• Материал скобы: поликарбонат
• Метод соединения металлов: фрикционная сварка - обеспечивает молекулярный контакт без образования гальванической пары
• Конструкция: цельная, несварная - исключает риск расслоения и окисления

Совместимость и монтаж

Алюмомедный соединитель АМК-30 совместим с медными и алюминиевыми наконечниками, опрессованными на кабелях соответствующего сечения. Для установки требуется только затянуть болт М10 моментом, достаточным для плотного контакта - перетягивать не следует. Пластиковая скоба фиксирует шину в нужном положении и защищает от случайного смещения. Установка выполняется без инструментов, кроме гаечного ключа на 17 мм.

Безопасность и стандарты

Соединитель алюмомедный АМК-30 спроектирован с учётом требований к безопасности при работе с разнородными металлами. Отсутствие гальванической пары снижает риск электрохимической коррозии, повышая долговечность соединения. Применяемые материалы - алюминий АД1, медь М1, нержавеющая сталь AISI 304 - соответствуют требованиям к электротехническому оборудованию. Напряжение до 1 кВ позволяет использовать изделие в большинстве промышленных сетей.

Преимущества

• Фрикционная сварка создаёт прочный, неразъёмный контакт между медью и алюминием - без окисления и потерь проводимости
• Использование разных материалов для болтов на каждой стороне предотвращает электрохимическую коррозию
• Цельная конструкция исключает механическое расслаивание, характерное для клёпаных или винтовых аналогов
• Пластиковая скоба упрощает монтаж и фиксирует шину без дополнительных креплений
• Универсальная ширина (20–30 мм) покрывает основные типы шин в промышленных системах

Ограничения применения

• Не предназначена для работы при температуре выше +70 C - материал поликарбоната теряет жесткость
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации всей системы
• Не подходит для соединения шин шириной менее 20 мм или более 30 мм - возможен плохой контакт
• Запрещено использовать в качестве изоляционного элемента - корпус не является изолятором

Примеры использования

• Подключение алюминиевой шины от трансформатора к медному выводу автоматического выключателя
• Объединение медного и алюминиевого кабелей в распределительном щите с использованием наконечников
• Сборка шинопровода в цехах с существующими участками из алюминия и новых - из меди
• Ремонт старых систем, где часть проводки выполнена алюминием, а новое оборудование требует медного подключения

Практические советы

• Перед монтажом проверьте ширину шины - она должна точно попадать в диапазон 20–30 мм
• Затягивайте болт М10 равномерно, без усилия - достаточно плотного контакта, чтобы не деформировать алюминий
• Используйте только медные или алюминиевые наконечники, соответствующие материалу кабеля - смешивание запрещено
• Пластиковую скобу не снимайте перед установкой - она служит ориентиром и фиксатором
• Проверяйте состояние контакта через год после монтажа - особенно в условиях повышенной влажности
